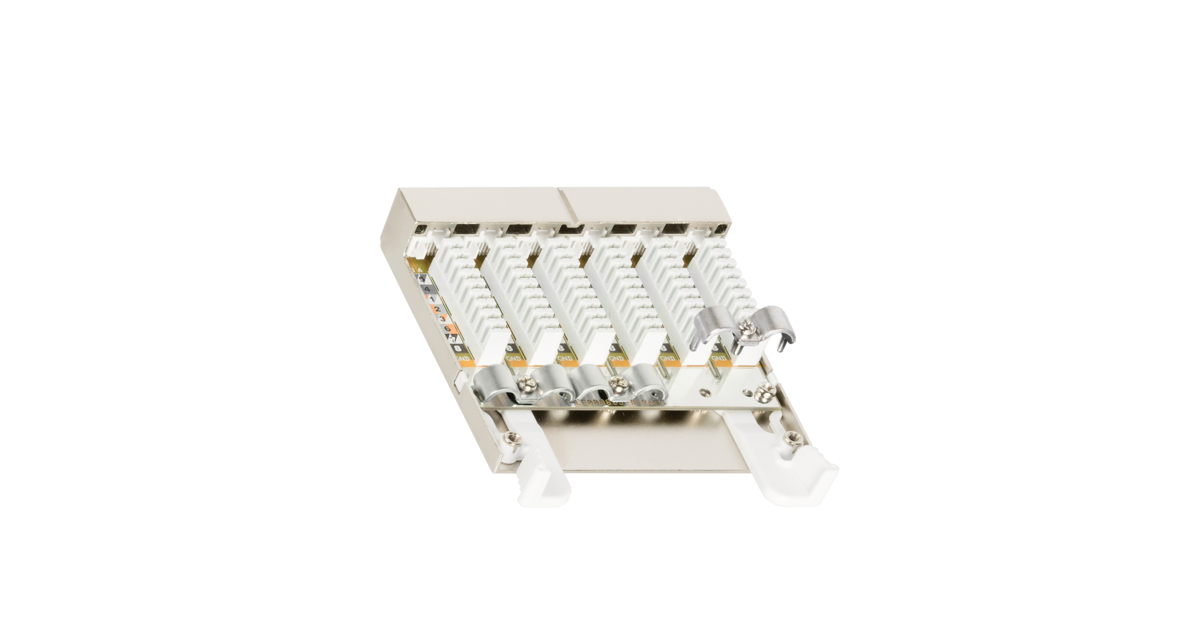

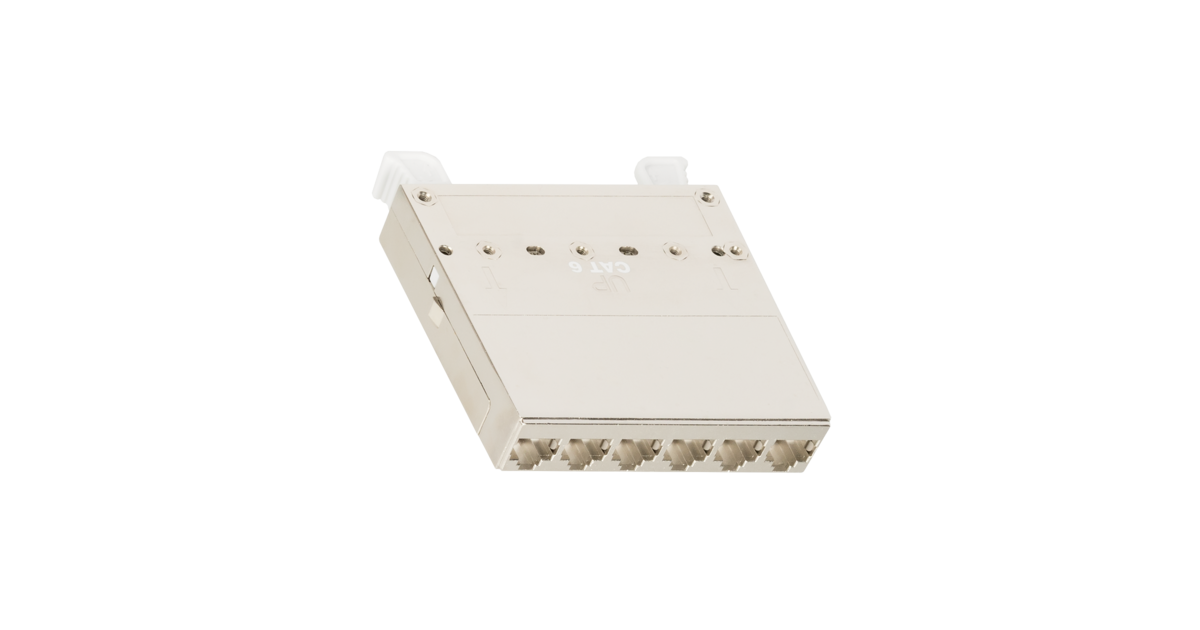

NMC-CJ06SE2-1S-MT
Кассетный модуль, экранированный, категория 6
Таблица заказа
| Артикул | Кат. | Кол-во портов | Индивидуальная упаковка | Транспортная упаковка | Сравнить | Добавить в корзину | |||
|---|---|---|---|---|---|---|---|---|---|
| Габариты, мм | Масса, кг | Кол-во, шт. | Габариты, мм | Масса, кг | |||||
| NMC-CJ06SE2-1S-MT | 6 | 6 | 125x100x23 | 0,325 | 48 | 515x375x240 | 16,9 |
|
|
Описание
Ключевые возможности
Контакты с золотым покрытием 50 мкд: не менее 750-ти циклов подключения шнуров. Конструкция дорожек минимизирует перекрестные наводки в разъеме Подпружиненные зажимы по бокам гнезда обеспечивают надежный контакт с экраном патч-корда
Площадка для маркировки (бумажные наклейки в комплекте с панелью)
Цветовая схема разводки по двум стандартам: T568 A и B
Общая шина заземления и винтовые клеммы для наилучшей электрической связи с корпусом панели 9-й IDC контакт специально для заземления дренажного проводника кабеля
Полностью экранированное исполнение, компактный корпус высотой 0,5U из никелированной стали
Универсальные IDC контакты 110/Krone (рекомендуется использовать ножи 110 типа) Для повышения удобства заделки, ножи контактов снабжены прорезями, прочно удерживающими провода в процессе разводки
Характеристики
| Категория |
6 |
| Полоса пропускания, МГц |
250 |
| Исполнение |
Полностью экранированное |
| Количество портов |
6 |
| Тип разъёмов |
RJ45/8P8C |
| Материал контактов в разъёме |
Фосфористая бронза |
| Материал покрытия контактов |
Олово (100 мкд) |
| Материал покрытия контактов |
Золото (50 мкд) поверх никеля (100 мкд) |
| Допустимый диаметр проводников |
~24-22 AWG (0,50-0,65 мм) |
| Количество переподключений шнуров |
Не менее 750-ти |
| Тип IDC контактов (заделка) |
110/KRONE |
| Схема разводки |
T568A/B |
| Материал IDC контактов |
Фосфористая бронза |
| Маркировка |
Отсутствует. Выполняется на наклейках (в комплекте кассетной панелью) |
| Материал корпуса |
Никелированная сталь: корпус-1,5 мм; крышка-1 мм |
| Монтаж |
Кассетная панель NIKOMAX, серии CJ |
| Цвет |
Металлик (никель) |
| Сопротивление изоляции |
Не менее 500 МОм (при постоянном напряжении 100 В) |
| Предельно выдерживаемая нагрузка |
До 1000 В, 60 Гц в течение 1 минуты |
| Контактное сопротивление, мкОм |
Не более 20 |
| Контактное сопротивление, мкОм |
Не более 2,5 |
| Соответствие стандартам |
Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
| Поддерживаемые приложения |
10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T (для Кат.6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
| Диапазоны температур |
Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C |
| Индивидуальная упаковка |
Картонная каробка |
| Гарантия |
5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX |
Базовая комплектация
| Кассета с крышкой | 1 | |
| Комплект клипс | 1 | |
| Инструкция по монтажу | 1 |
