NMC-CJ06UE2-1S-GY

Кассетный модуль, неэкранированный, категория 6

Таблица заказа

Артикул Кат. Кол-во портов Индивидуальная упаковка Транспортная упаковка Сравнить Добавить в корзину
Габариты, мм Масса, кг Кол-во, шт. Габариты, мм Масса, кг
NMC-CJ06UE2-1S-GY 6 6 125x100x23 0,25 48 515x375x240 13,5

Описание

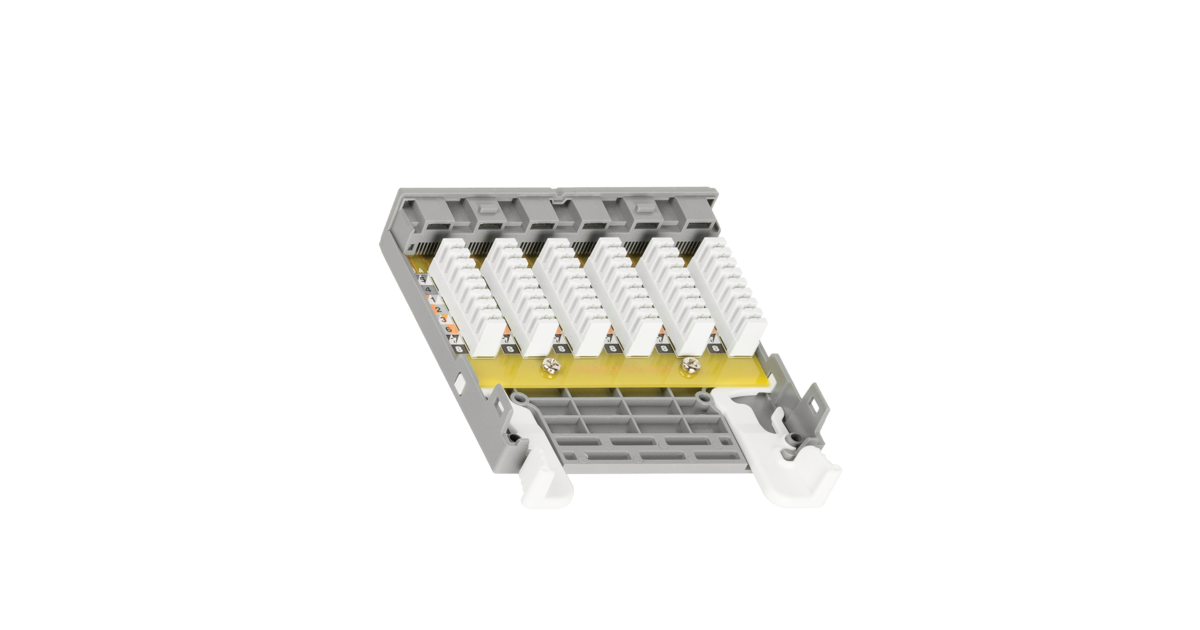

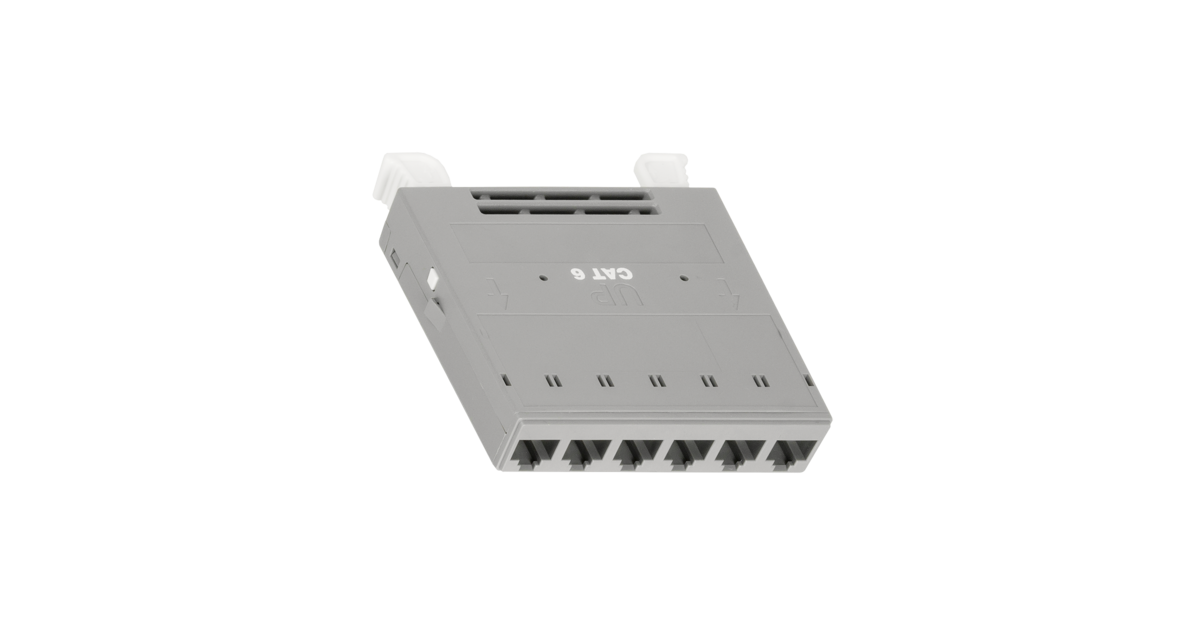

Кассетные модули предназначены исключительно для монтажа в кассетную панель NIKOMAX NMC-RP08BLANK-CJ-1U-MT. Кассета NMC-CJ06UE2-1S-GY (Кат.6) выполнена из прочного, качественного пластика и вмещает 6 портов RJ45/8P8C. Универсальные IDC контакты 110/KRONE расположены внутри кассеты, на горизонтальной подложке. Разводка кабелей производится по двум стандартам: T568 А и B.

Ключевые возможности

Контакты с золотым покрытием 50 мкд: не менее 750-ти циклов подключения шнуров.Конструкция дорожек минимизирует перекрестные наводки в разъеме Подпружиненные зажимы по бокам гнезда обеспечивают надежный контакт с экраном патч-корда

Универсальные IDC контакты 110/Krone (рекомендуется использовать ножи 110 типа) Для повышения удобства заделки, ножи контактов снабжены прорезями, прочно удерживающими провода в процессе разводки Цветовая

Прорези в основании для закрепления кабелей стяжками

Цветовая схема разводки по двум стандартам: T568 A и B

Прочный корпус из негорючего пластика, соответствует UL94V-0

Площадка для маркировки (бумажные наклейки в комплекте с панелью)

Характеристики

Категория

6

Полоса пропускания, МГц

250

Исполнение

Неэкранированное

Количество портов

6

Допустимый диаметр проводников

~24-22 AWG (0,50-0,65 мм)

Тип разъёмов

RJ45/8P8C

Материал контактов в разъёме

Фосфористая бронза

Материал покрытия контактов

Золото (50 мкд) поверх никеля (100 мкд)

Материал покрытия контактов

Олово (100 мкд)

Количество переподключений шнуров

Не менее 750-ти

Тип IDC контактов (заделка)

110/KRONE

Схема разводки

T568A/B

Материал IDC контактов

Фосфористая бронза

Маркировка

Отсутствует. Выполняется на наклейках (в комплекте кассетной панелью)

Материал корпуса

Негорючий АБС пластик, соответствует UL94V-0

Монтаж

Кассетная панель NIKOMAX, серии CJ

Цвет

Серый

Сопротивление изоляции

Не менее 500 МОм (при постоянном напряжении 100 В)

Предельно выдерживаемая нагрузка

До 1000 В, 60 Гц в течение 1 минуты

Контактное сопротивление, мкОм

Не более 20

Контактное сопротивление, мкОм

Не более 2,5

Соответствие стандартам

Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568

Поддерживаемые приложения

10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T (для Кат.6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive

Диапазоны температур

Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C

Индивидуальная упаковка

Картонная каробка

Гарантия

5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX

Базовая комплектация

Кассета с крышкой 1
Инструкция по монтажу 1
