NMC-KJSA2-ET-MT
Модуль, самозажимной, экранированный, металлик, категории 6a
Таблица заказа
| Артикул | Кат. | Тип. | Индивидуальная упаковка | Групповая упаковка | Транспортная упаковка | Сравнить | Добавить в корзину | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Кол-во | Габариты, мм | Кол-во | Габариты, мм | Масса, кг | Кол-во | Габариты, мм | Масса, кг | |||||
| NMC-KJSA2-ET-MT | 6A | Экран. | 1 | 170x100 | 25 | - | - | 250 | 530x310x230 | - |
|
|
Описание
Коммутационные модули типа KeyStone предназначены для установки в наборные патч-панели, корпуса настенных розеток, лицевые вставки для коробных систем. С помощью коммутационных модулей организуется подключение рабочих станций к информационной сети.
Данные Essential («ET» серии) модули NIKOMAX выполнены в экранированном исполнении и обеспечивают заделку контактов на 180 градусов. Разводка кабеля осуществляется по двум стандартам T568A/B. Все модули выполнены в едином дизайне и совместимы со всеми компонентами NIKOMAX. Ширина 16.2 мм и стандартная высота позволяет устанавливать их в любые наборные патч-панели, в том числе с высотой 0,5U. Самозажимная конструкция не требует специального инструмента, что делает сборку модуля ещё проще.
Ключевые возможности
Самозажимная конструкция
Заделка контактов - 180°

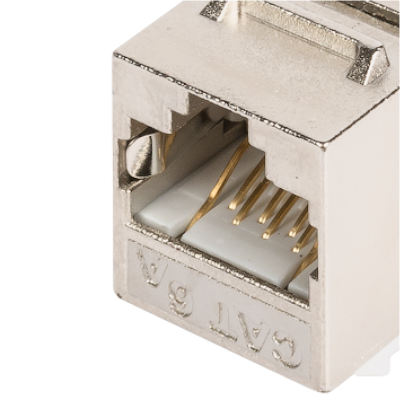

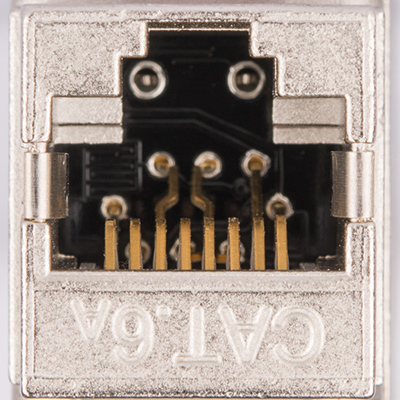

Контакты с золотым покрытием 50 мкд обеспечивает не менее 750-ти циклов подключения

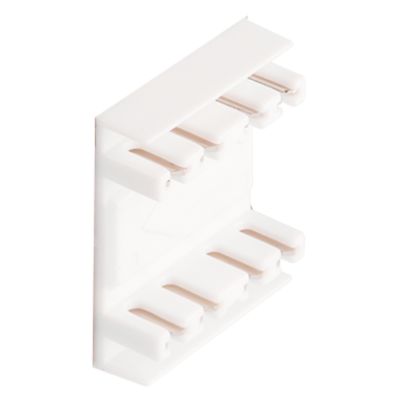

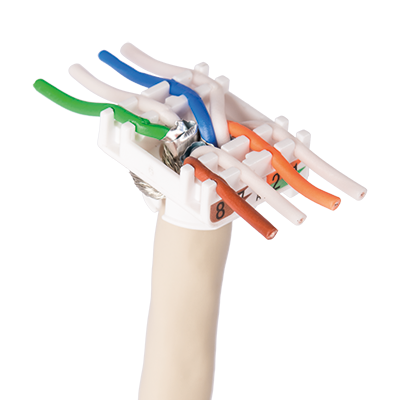

Вставка обеспечивает равномерное врезание жил кабеля в ножи IDC контактов.

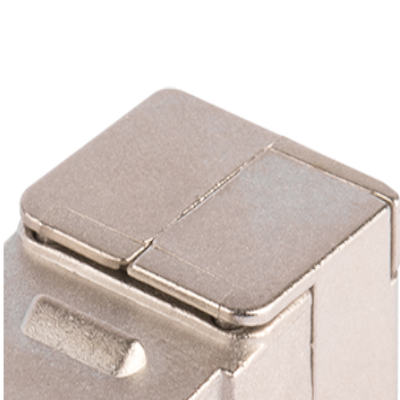

Полностью экранированное исполнение, литой корпус из цинк-алюминиевого сплава
Подпружиненные зажимы для надежного контакта с экраном патч-корда
Характеристики
| Категория |
6A |
| Полоса пропускания, МГц |
500 |
| Исполнение |
Полностью экранированное |
| Формат |
Keystone |
| Диапазоны температур |
Хранение от -40 до +70 °C. Эксплуатация от -10 до +60 °C |
| Тип разъёмов |
RJ45/8P8C |
| Материал контактов в разъёме |
Фосфористая бронза |
| Количество переподключений шнуров |
Не менее 750-ти |
| Тип IDC контактов (заделка) |
Самозажимной |
| Схема разводки |
T568A/B |
| Материал IDC контактов |
Фосфористая бронза |
| Материал пластика |
Высокопрочный, негорючий, соответствущий стандарту UL94V-0 |
| Монтаж |
Наборные патч-панели, корпуса настенных розеток, лицевые вставки для коробных систем |
| Допустимый диаметр проводников |
~22-26 AWG (0,40-0,60 мм) |
| Материал корпуса |
Цинк-алюмминиевый сплав |
| Габариты (ШхВхГ), мм |
16.2х21.9x28.2 |
| Цвет модуля |
Металлик |
| Соответствие стандартам |
Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
| Материал покрытия контактов в разъеме |
Золото (50 мкд) поверх никеля (100 мкд) |
| Поддерживаемые приложения |
10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, |
| Тип IDC контактов (монтаж) |
180 градусов |
| Упаковка |
Индивидуальная - Полиэтиленовый пакет |
| Гарантия |
1 год |
Базовая комплектация
| Коммутационный модуль | 1 | |
| Инструкция по монтажу | 1 |
