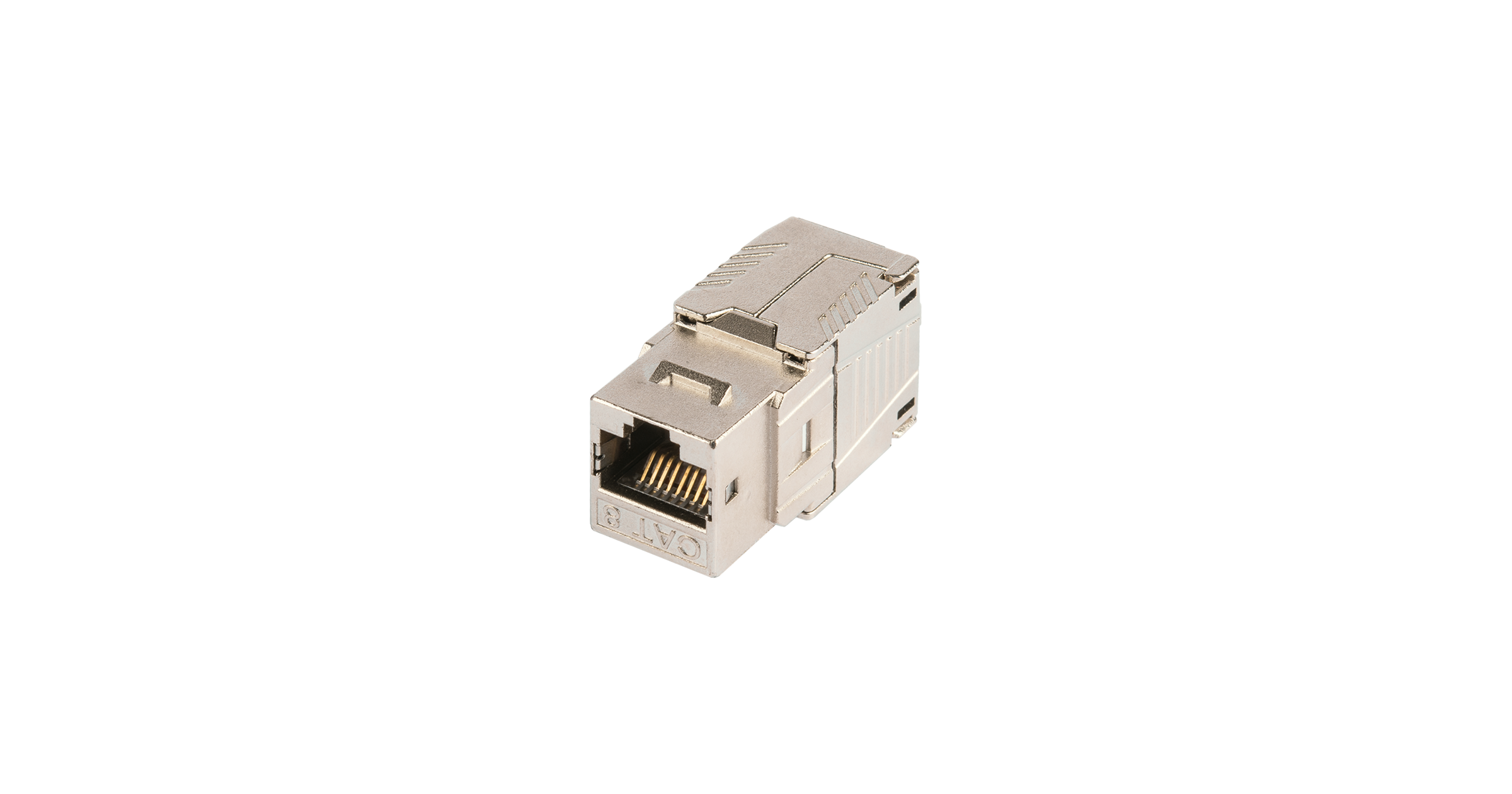

NMC-KJSI2-BF-MT
Модуль самозажимной, экранированный, 180 градусов, категория 8
Таблица заказа
| Артикул | Кат. | Тип. | Индивидуальная упаковка | Групповая упаковка | Транспортная упаковка | Сравнить | Добавить в корзину | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Объем, м3 | Масса, кг | Кол-во | Габариты, мм | Масса, кг | Кол-во | Габариты, мм | Масса, кг | |||||
| NMC-KJSI2-BF-MT | 8 | Экран. | - | - | - | - | - | - | - | - |
|
|
Описание
Самозажимные коммутационные модули NIKOMAX спроектированы так, что для их заделки не требуется специального монтажного инструмента. Внутренняя вставка обеспечивает равномерное поступательное движение с перпендикулярным врезанием ножей контактов в жилы кабеля, что гарантирует высокое качество монтажа, не уступающее «классическим» модулям с заделкой ударным инструментом. В процессе заделки модуль не повреждается и пригоден для многократной перезаделки в случае необходимости.
Модули NMC-KJSI2-BF-MT выполнены в полностью экранированном корпусе из цинк-алюминиевого сплава и обеспечивают заделку контактов на 180 градусов. 8-я категория модулей обеспечивает высокие пропускные способности. Разводка кабеля осуществляется по двум стандартам T568A/B. Экран кабеля зажимается между откидными крышками модуля. Такая конструкция обеспечивает постоянный и плотный контакт с экраном, не ухудшающийся со временем.
Ключевые возможности

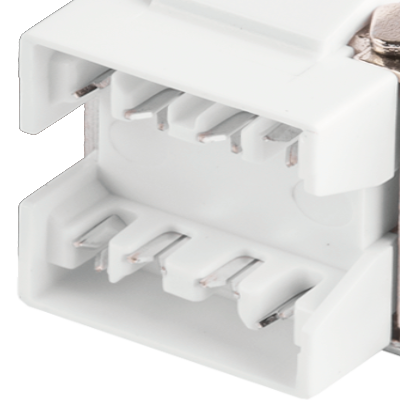

Дизайн контактной части исключает возможность соприкосновения проводящих жил с корпусом модуля
Подпружиненные зажимы для надежного контакта с экраном патч-корда

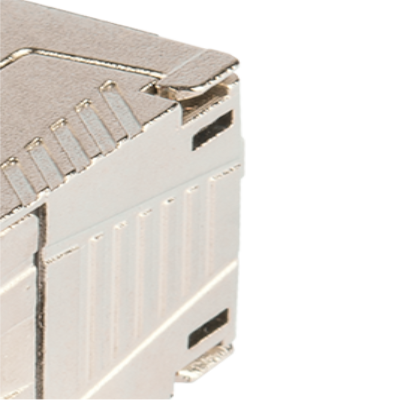

Полностью экранированное исполнение, литой корпус из цинк-алюминиевого сплава

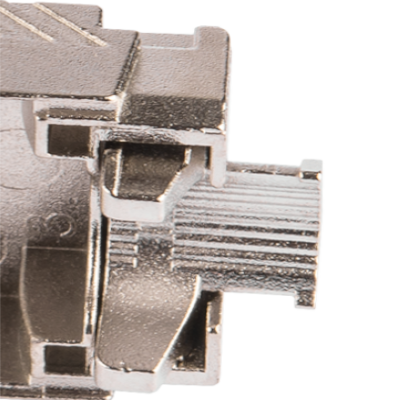

Встроенная подпружиненная клипса надежно закрепляет кабель и гарантирует плотный контакт его экрана с корпусом модуля

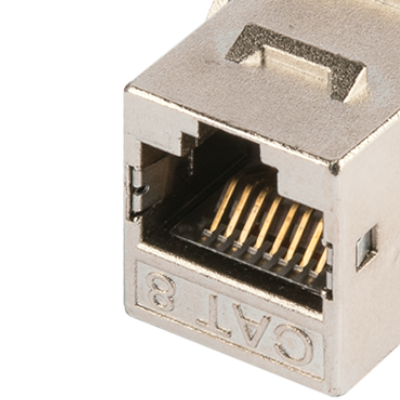

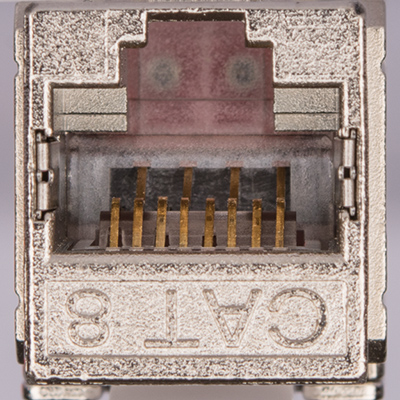

Контакты с золотым покрытием 50 мкд обеспечивают не менее 750-ти циклов подключения

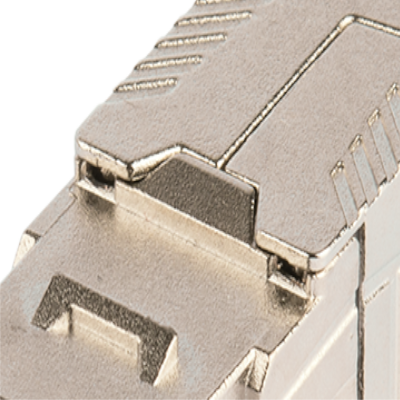

Прочные защелки надежно фиксируют откидную крышку модуля и при необходимости легко открываются

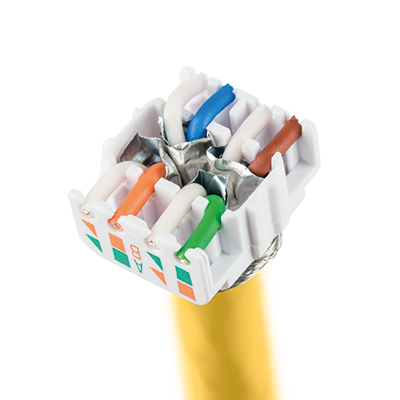

Вставка обеспечивает равномерное врезание жил кабеля в ножи IDC контактов.
Характеристики
| Категория |
8 |
| Полоса пропускания, МГц |
1600-2000 |
| Исполнение |
Полностью экранированное |
| Формат |
Keystone |
| Тип IDC контактов (заделка) |
Самозажимной |
| Тип разъёмов |
RJ45/8P8C |
| Материал контактов в разъёме |
Фосфористая бронза |
| Гарантия |
5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX |
| Цвет |
Металлик (никель) |
| Материал покрытия контактов |
Олово (100 мкд) |
| Схема разводки |
T568A/B |
| Материал покрытия контактов |
Золото (50 мкд) поверх никеля (100 мкд) |
| Предельно выдерживаемая нагрузка |
До 1000 В, 60 Гц в течение 1 минуты |
| Контактное сопротивление, мкОм |
Не более 20 |
| Контактное сопротивление, мкОм |
Не более 2,5 |
| Допустимый диаметр проводников |
~24-22 AWG (0,50-0,65 мм) |
| Материал IDC контактов |
Фосфористая бронза |
| Материал пластика |
Высокопрочный, негорючий, соответствует UL94V-0 |
| Количество переподключений шнуров |
Не менее 750-ти |
| Монтаж |
Наборные патч-панели, корпуса настенных розеток, лицевые вставки для коробных систем |
| Соответствие стандартам |
Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
| Сопротивление изоляции |
Не менее 500 МОм (при постоянном напряжении 100 В) |
| Поддерживаемые приложения |
10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T (для Кат. 6 и 6А), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
| Материал корпуса |
Цинк-алюминиевый сплав |
| Упаковка |
Индивидуальная – Полиэтиленовый пакет |
| Диапазоны температур |
Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C |
Базовая комплектация

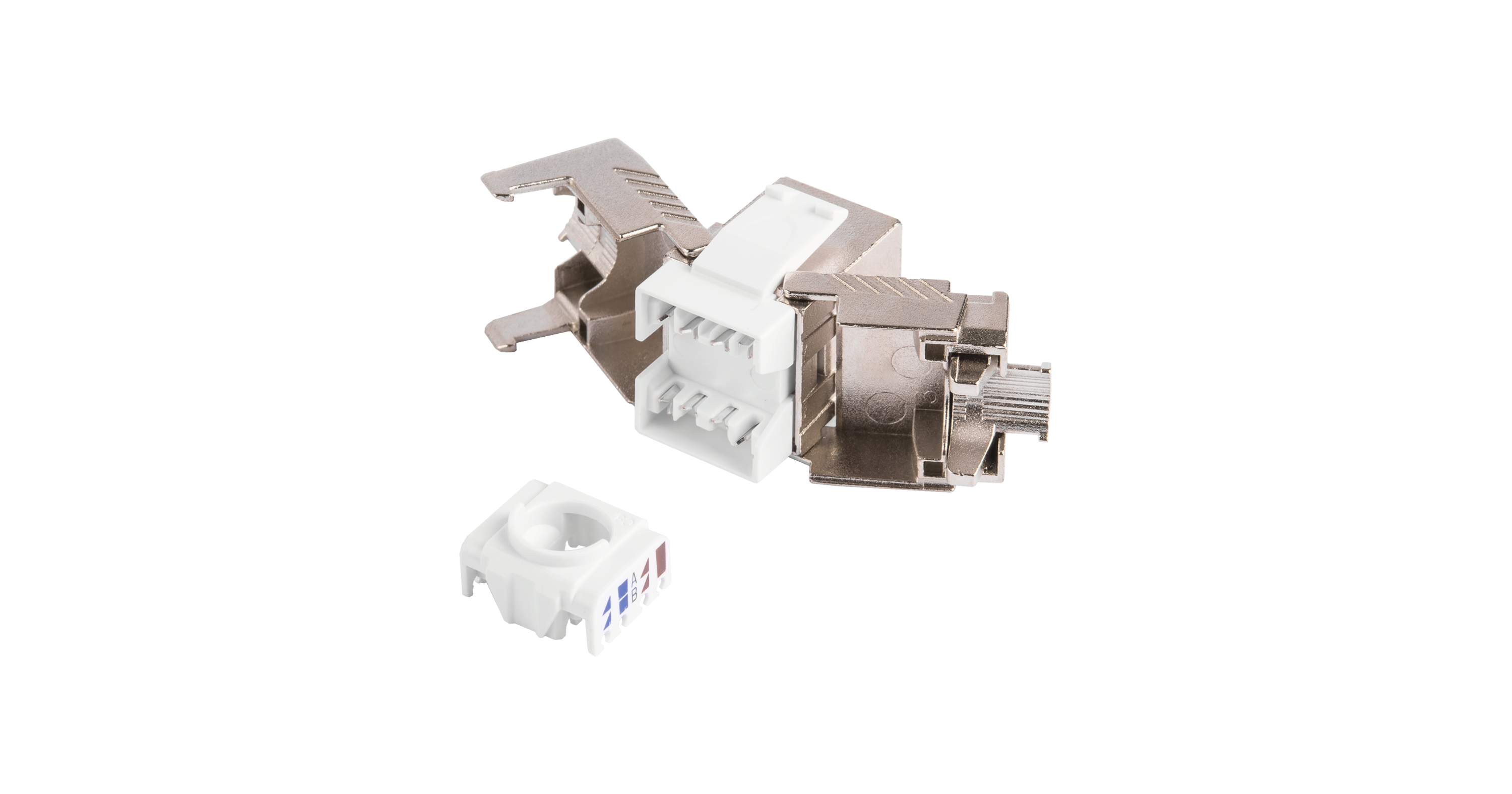

| Модуль | 1 | |
| Вставка | 1 | |
| Инструкция по монтажу | 1 | |
| Медная фольгированная лента | 1 |
