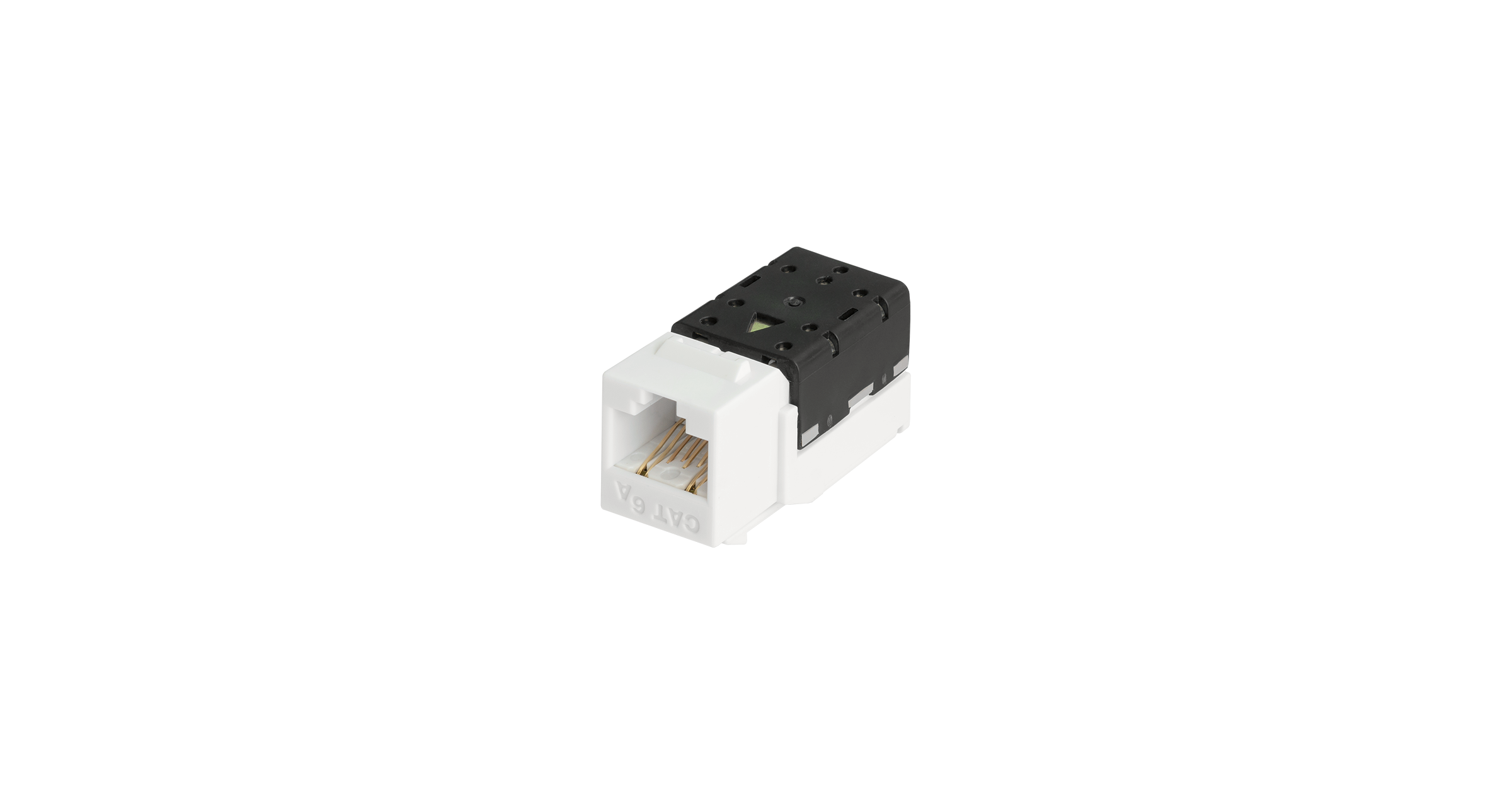

NMC-KJUA2-FT-WT

Модуль серии Fast Termimnation, неэкранированный, белый, категории 6а

Таблица заказа

Артикул Кат. Цвет Индивидуальная упаковка Групповая упаковка Транспортная упаковка Сравнить Добавить в корзину
Объем, м3 Масса, кг Кол-во Габариты, мм Масса, кг Кол-во Габариты, мм Масса, кг
NMC-KJUA2-FT-WT 6a Белый 0,000068 0,010 150 шт. 250x190x220 1,7 600 шт. 515x400x230 7,4

Описание

Коммутационные модули NIKOMAX системы Fast Termination (серия «FT») спроектированы специально для использования с инструментом быстрой заделки NMC-FT-TOOL. Для заделки модуля достаточно развести кабель на контактах модуля, вставить его в инструмент - и просто сжать рукоятки. Аккуратная, качественная и быстрая заделка модуля достигается в одно нажатие. В процессе заделки модуль не повреждается и пригоден для многократной перезаделки в случае необходимости. IDC контакты модулей FT также совместимы с обычным ударным инструментом с ножом 110 типа или Krone.
Модули NMC-KJUA2-FT-WT (кат.6a) выполнены в корпусах из высокопрочного пластика и отлично подходят для построения неэкранированных систем. Для повышения удобства монтажа, ножи контактов снабжены прорезями, удерживающими провода в процессе разводки. Металлические вставки в защитных крышках дополнительно защищают проводники от воздействия внешних помех.
Модули имеют ширину всего 17мм и стандартную высоту, что позволяет использовать их не только в стандартных 24-х портовых наборных патч-панелях, но и в панелях высотой 0,5U.

Ключевые возможности

Уникальный дизайн контактной части, разработанный для быстрой заделки кабеля инструментом NMC-FT-TOOL.

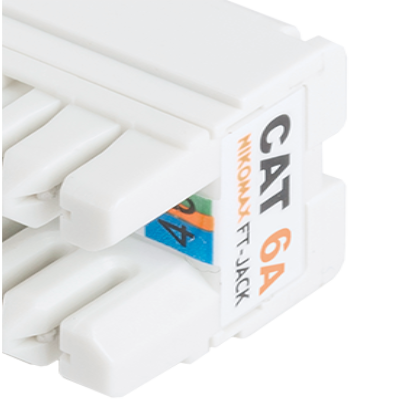

Дополнительная маркировка категории на задней стороне модуля для удобства работы с наборными патч-панелями

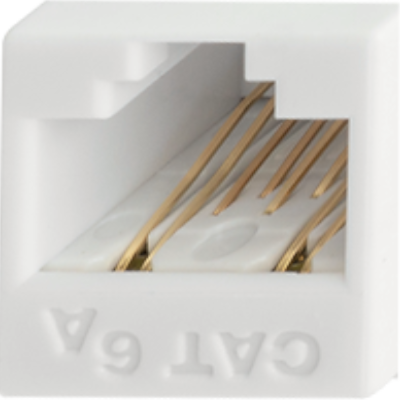

Контакты с золотым покрытием 50 мкд обеспечивают не менее 750-ти циклов подключения

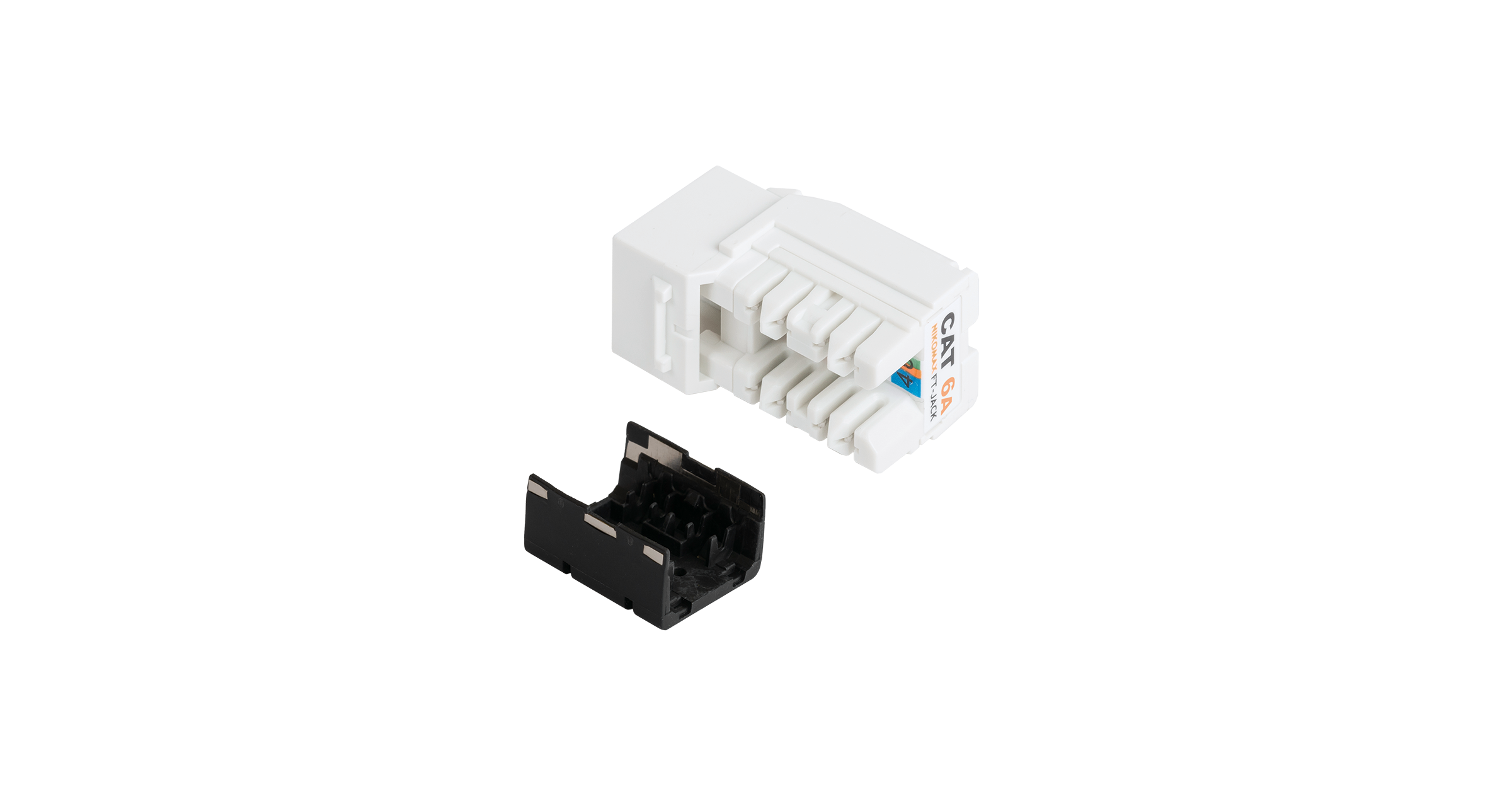

Защитная крышка закрепляет проводники в IDC контактах

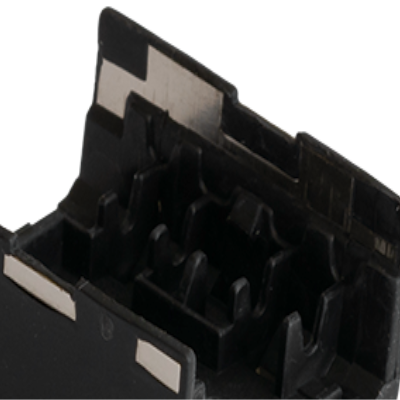

Для повышения удобства монтажа, ножи контактов снабжены прорезями, удерживающими провода в процессе разводки

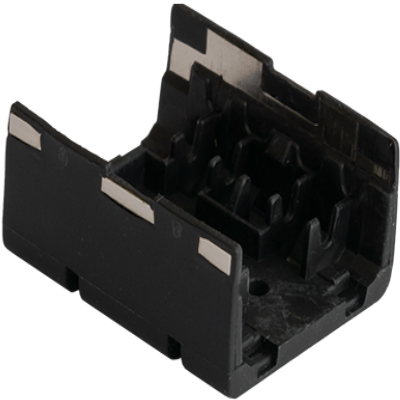

Дополнительная защита от помех

Характеристики

Категория

6a

Полоса пропускания, МГц

500

Исполнение

Неэкранированное

Соответствие стандартам

Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568

Поддерживаемые приложения

10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T (для Кат. 6 и 6А), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive

Диапазоны температур

Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C

Гарантия

5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX

Тип разъёмов

RJ45/8P8C

Материал контактов в разъёме

Фосфористая бронза

Материал покрытия контактов

Золото (50 мкд) поверх никеля (100 мкд)

Материал покрытия контактов

Олово (100 мкд)

Количество переподключений шнуров

Не менее 750-ти

Тип IDC контактов (заделка)

Устройство для быстрой заделки FT-TOOL или ножи 110/KRON

Схема разводки

T568A/B

Материал IDC контактов

Фосфористая бронза

Монтаж

Наборные патч-панели, корпуса настенных розеток, лицевые вставки для коробных систем

Цвет

Белый корпус, чёрная крышка

Сопротивление изоляции

Не менее 500 МОм (при постоянном напряжении 100 В)

Предельно выдерживаемая нагрузка

До 1000 В, 60 Гц в течение 1 минуты

Контактное сопротивление, мкОм

не более 20

Контактное сопротивление, мкОм

не более 2,5

Допустимый диаметр проводников

~24-22 AWG (0,50-0,65 мм)

Формат

Keystone

Материал корпуса

Высокопрочный, негорючий, соответствует UL94V-0

Габариты (ШхВхГ), мм

17х19х32

Упаковка

Индивидуальная – полиэтиленовый пакет

Базовая комплектация

Модуль 1
Защитная крышка 1
Инструкция по монтажу 1
