NMC-KJUD2-VI-WT

Модуль Keystone, неэкранированный, категория 5e

Таблица заказа

Артикул Кат. Тип. Транспортная упаковка Сравнить Добавить в корзину
Кол-во Габариты, мм Масса, кг
NMC-KJUD2-VI-WT 5e Неэкранированное 250 шт. 530x310x230 3,8

Описание

Коммутационные модули типа Keystone предназначены для установки в настенные розетки, суппорты настенных коробов и наборные патч-панели. С помощью коммутационных модулей организуется подключение рабочих станций к информационной сети.

Коммутационный модуль NMC-KJUD2-VI-WT (Кат.5e) выполнен в неэкранированном исполнении. Разводка кабеля осуществляется по двум стандартам T568A/B. Все модули выполнены в едином дизайне и совместимы со всеми компонентами NIKOMAX. Ширина 16 мм и стандартная высота позволяет устанавливать их в любые наборные патч-панели, в том числе с высотой 0,5U. Заделка модулей осуществляется ударным инструментом с ножом 110 типа или KRONE.

Ключевые возможности

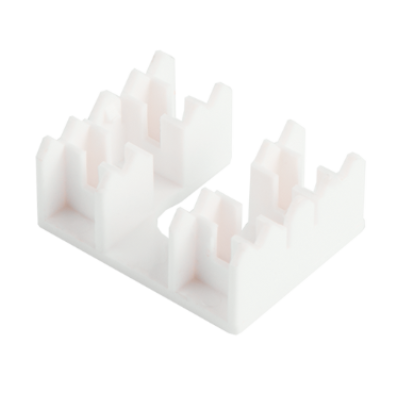

Защитная крышка закрепляет проводники в IDC контактах

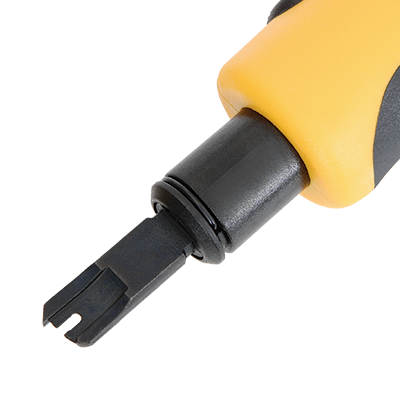

Контакты совместимы и с ударным инструментом с ножами 110/Krone (рекомендуется использовать ножи 110 типа)

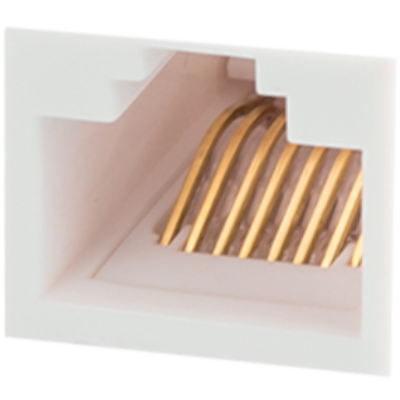

Контакты с золотым покрытием 50 мкд обеспечивает не менее 750-ти циклов подключения

Для повышения удобства монтажа, ножи контактов снабжены прорезями, удерживающими провода в процессе разводки

Характеристики

Категория

Полоса пропускания, МГц

100

Исполнение

Неэкранированное

Соответствие стандартам

Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568

Поддерживаемые приложения

10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T (для Кат. 6 и 6А), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive

Диапазоны температур

Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C

Гарантия

1 год

Тип разъёмов

RJ45/8P8C

Материал контактов в разъёме

Фосфористая бронза

Материал покрытия контактов

Золото (50 мкд) поверх никеля (100 мкд)

Материал покрытия контактов

Олово (100 мкд)

Количество переподключений шнуров

Не менее 750-ти

Тип IDC контактов (заделка)

180 градусов - 110/KRONE

Схема разводки

T568A/B

Материал IDC контактов

Фосфористая бронза

Цвет

Белый

Сопротивление изоляции

Не менее 500 МОм (при постоянном напряжении 100 В)

Предельно выдерживаемая нагрузка

До 1000 В, 60 Гц в течение 1 минуты

Контактное сопротивление, мкОм

не более 20

Контактное сопротивление, мкОм

не более 2,5

Допустимый диаметр проводников

~24-22 AWG (0,50-0,65 мм)

Материал корпуса

Высокопрочный, негорючий, соответствует UL94V-0

Габариты (ШхВхГ), мм

16х20х32

Упаковка

Индивидуальная – полиэтиленовый пакет

Базовая комплектация

Модуль 1
Инструкция по монтажу 1
