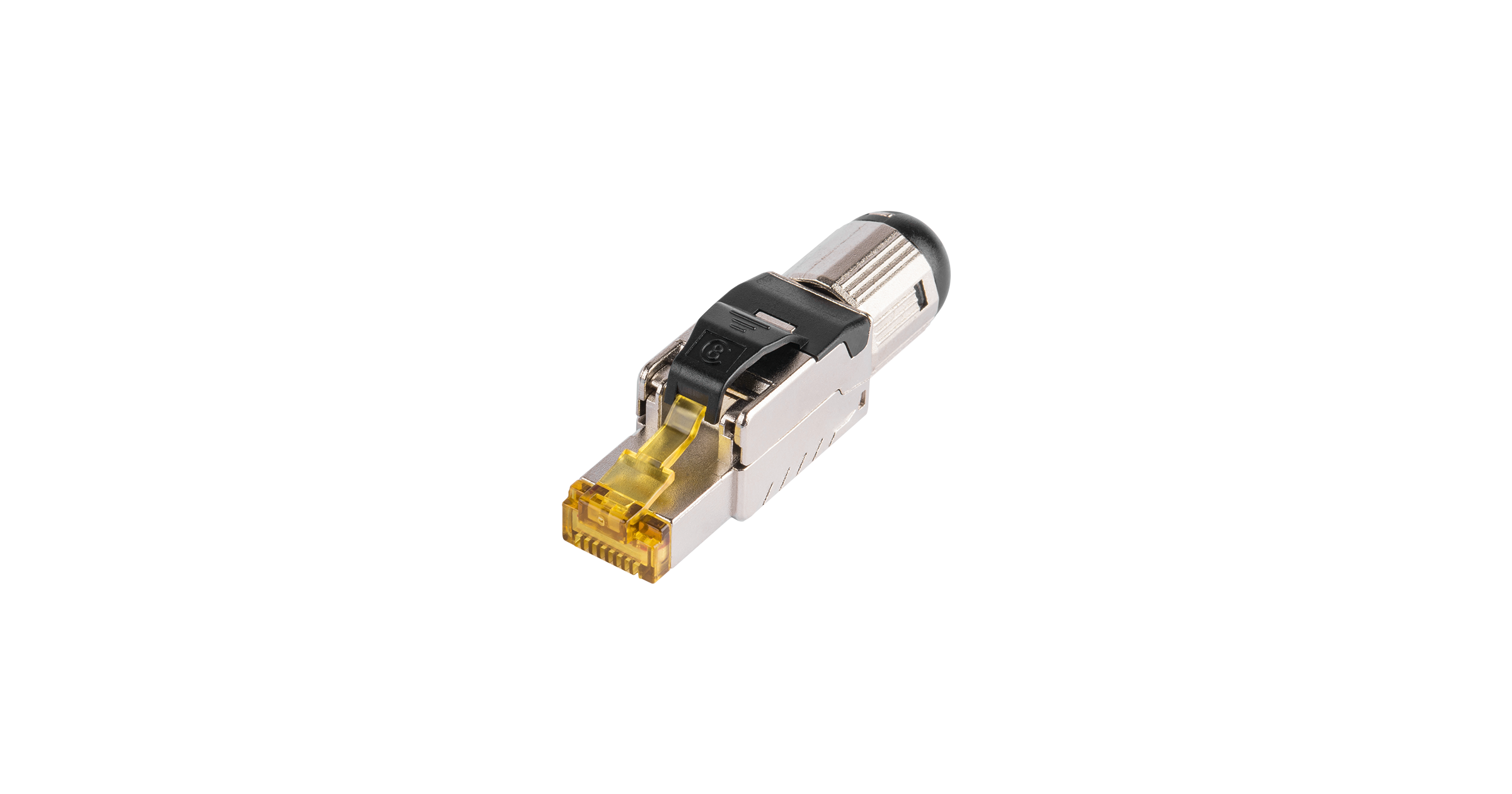

NMC-RJ88SI2-NT-MT
Коннектор под витую пару, самозажимной, экранированный, категории 8
Таблица заказа
| Артикул | Кат. | Тип | Индивидуальная упаковка | Групповая упаковка | Транспортная упаковка | Сравнить | Добавить в корзину | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Объем, м3 | Масса, кг | Кол-во | Габариты, мм | Масса, кг | Кол-во | Габариты, мм | Масса, кг | |||||
| NMC-RJ88SI2-NT-MT | 8 | Экран. | - | - | - | - | - | - | - | - |
|
|
Описание
Разъемы (коннекторы) RJ45/8P8C предназначены для оконцевания одножильных и многожильных (патч-кордовых) кабелей при производстве коммутационных шнуров (патч-кордов), а также в ряде случаев при прокладке стационарных кабелей связи, для подключения камер видеонаблюдения и т.д. Самозажимные экранированные коннекторы NIKOMAX спроектированы специально для использования с высокоскоростными стационарными кабелями и обеспечивают первоклассные передаточные характеристики. Коннекторы могут быть использованы для стекирования серверного оборудования, рабочих станций, подключения различного специализированного промышленного оборудования и камер видеонаблюдения.

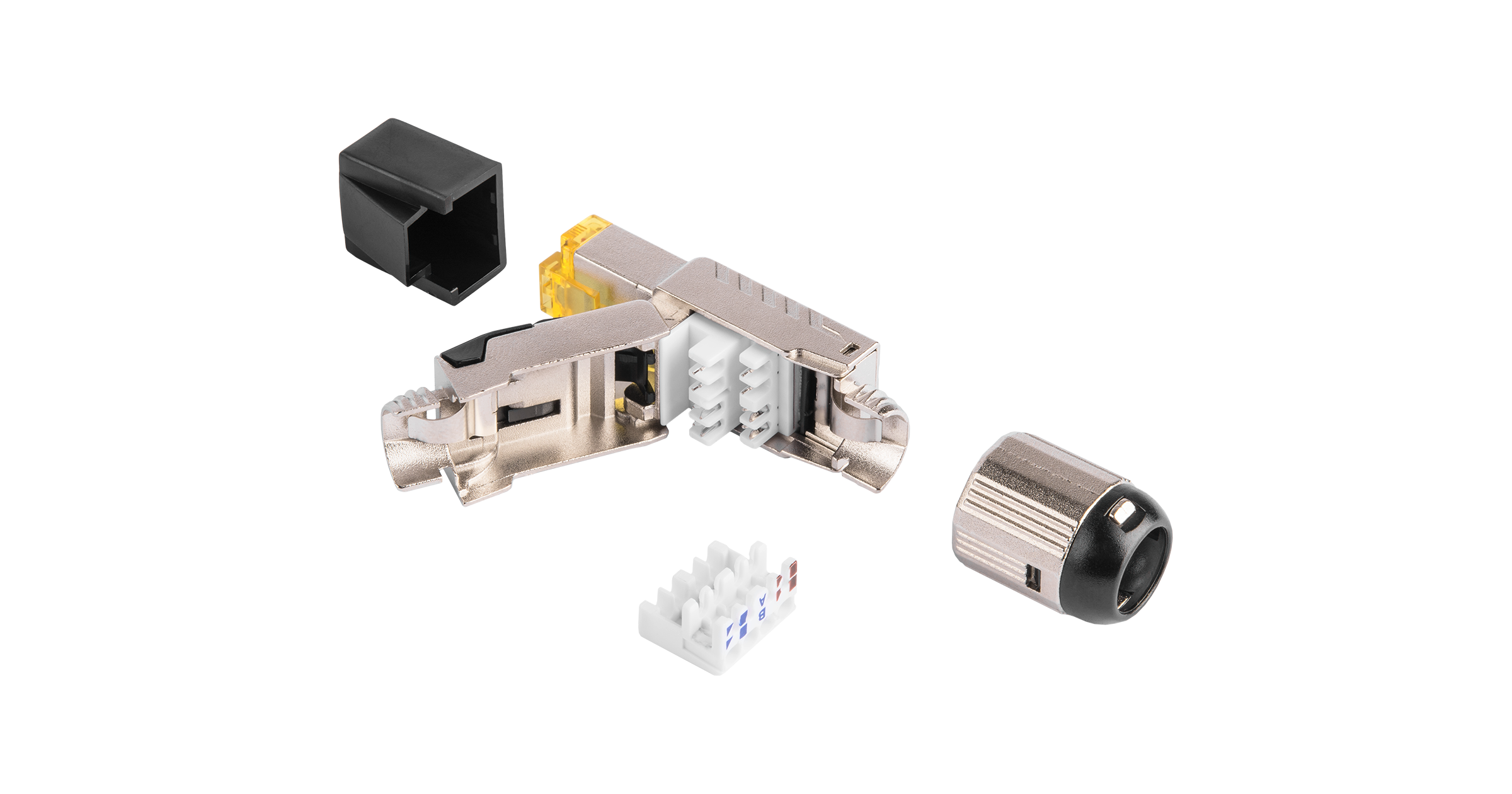

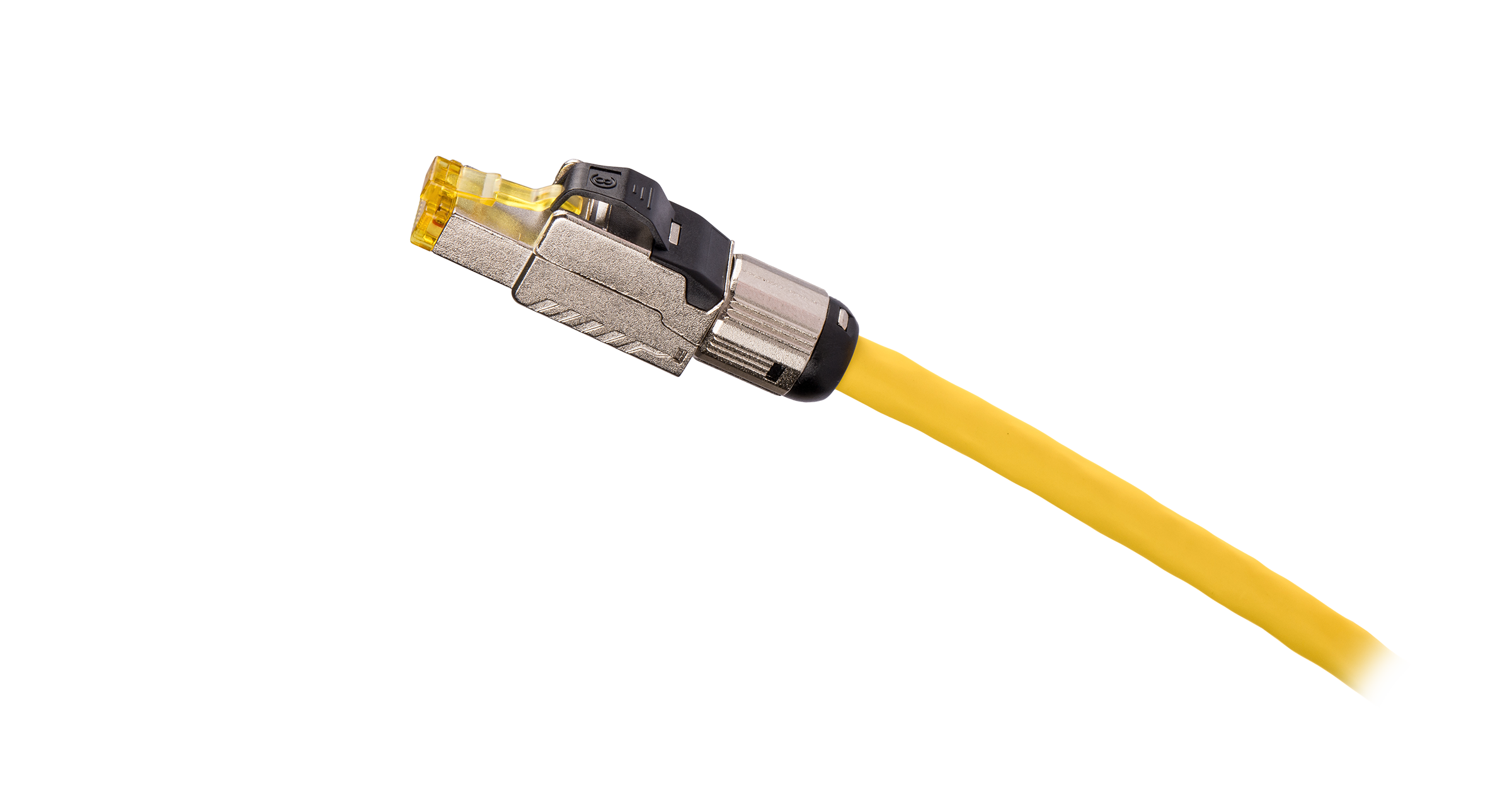

Коннектор NMC-RJ88SI2-NT-MT выполнен в литом, полностью экранированном корпусе из цинкалюминиевого сплава. Он состоит из центральной вставки с коннектором RJ45 и платой с IDC контактами, собственно корпуса, разделенного на две половины и хвостовика. Экран кабеля заземляется на подпружиненный контакт в задней части корпуса, обеспечивая полный электрический контакт и дополнительно зажимается хвостовиком, для надежного закрепления кабеля за оболочку. Поддерживаемая толщина по внешней оболочке – 5 – 8,5 мм. Конструкция коннекторов позволяет легко обжимать кабели без какого-либо специализированного инструмента, понадобятся только бокорезы для аккуратного откусывания излишек проводов. Поставляются поштучно, в индивидуальном полиэтиленовом пакете с перфорацией – подобно коммутационным модулям.
Ключевые возможности
Полностью экранированное исполнение, литой корпус из цинк-алюминиевого сплава
Контакты с золотым покрытием 50 мкд. Не менее 750-ти циклов подключения Специальный дизайн минимизирует перекрестные наводки в разъеме
Подпружиненные зажимы для надежного контакта с экраном кабеля на обоих половинках корпуса
Хвостовик крепко удерживает кабель за оболочку
Удобная самозажимная конструкция Коннектор снабжен наклейкой с цветовой схемой разводки
Характеристики
| Категория |
8 |
| Полоса пропускания, МГц |
1600-2000 |
| Исполнение |
Полностью экранированное |
| Соответствие стандартам |
Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
| Поддерживаемые приложения |
10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T, ATM-25, ATM-51, ATM-155, 100VGAnyLan, TR-4, TR-16 Active, TR-16 Passive, 25GBASE-T, 40GBASE-T |
| Диапазоны температур |
Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C |
| Гарантия |
1 год |
| Материал покрытия контактов |
Золото, 50 микродюймов |
| Материал покрытия контактов |
Олово (100 мкд) |
| Количество переподключений шнуров |
Не менее 750-ти |
| Тип IDC контактов (заделка) |
Самозажимные |
| Схема разводки |
T568A/B |
| Материал IDC контактов |
Фосфористая бронза |
| Цвет |
Металлик (никель) |
| Сопротивление изоляции |
Не менее 500 МОм (при постоянном напряжении 100 В) |
| Предельно выдерживаемая нагрузка |
До 1000 В, 60 Гц в течение 1 минуты |
| Допустимый диаметр проводников |
~ 24 - 22 AWG (0,500 - 0, 64 мм) |
| Материал корпуса |
Цинк-алюминиевый сплав |
| Габариты (ШхВхГ), мм |
55,3x15,0x13,8 мм |
| Упаковка |
Индивидуальная – Полиэтиленовый пакет |
| Поддерживаемый диаметр кабелей |
5 - 8,5 мм |
| Тип конектора |
RJ45/8P8C |
| Материал контактов |
Фосфористая бронза |
Базовая комплектация
| Коннектор | 1 |
