NMC-RP24UD2-HU-BK

Неэкранированная патч-панель, 24 порта, 19", 0,5U, категория 5e

Таблица заказа

Артикул	Кат.	Кол-во портов	Высота, U	Индивидуальная упаковка		Транспортная упаковка			Сравнить	Добавить в корзину
Артикул	Кат.	Кол-во портов	Высота, U	Габариты, мм	Масса, кг	Кол-во	Габариты, мм	Масса, кг	Сравнить	Добавить в корзину
NMC-RP24UD2-HU-BK	5e	24	0,5	490x110x50	0,865	14 шт.	515x375x240	13,4

Описание

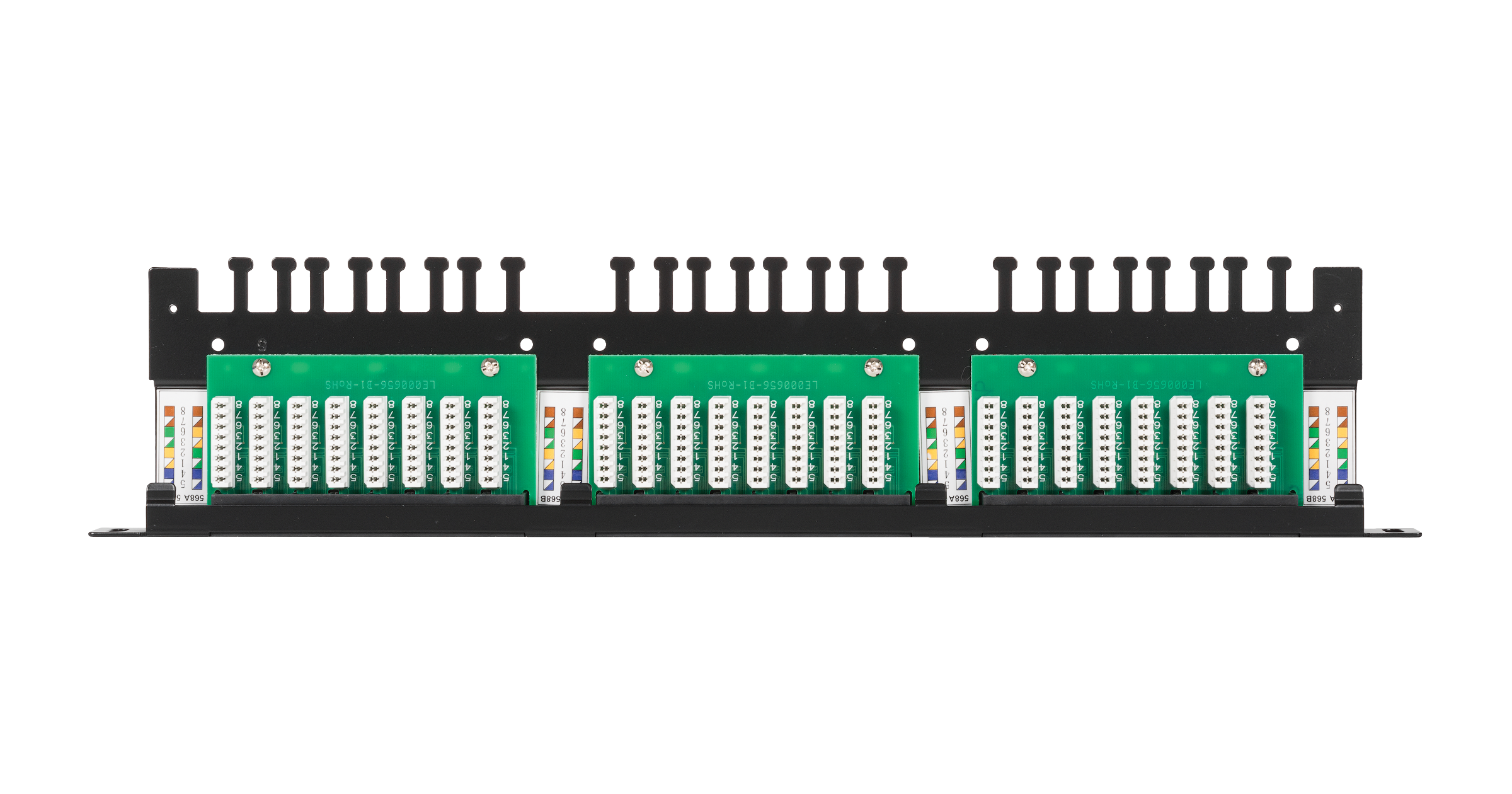

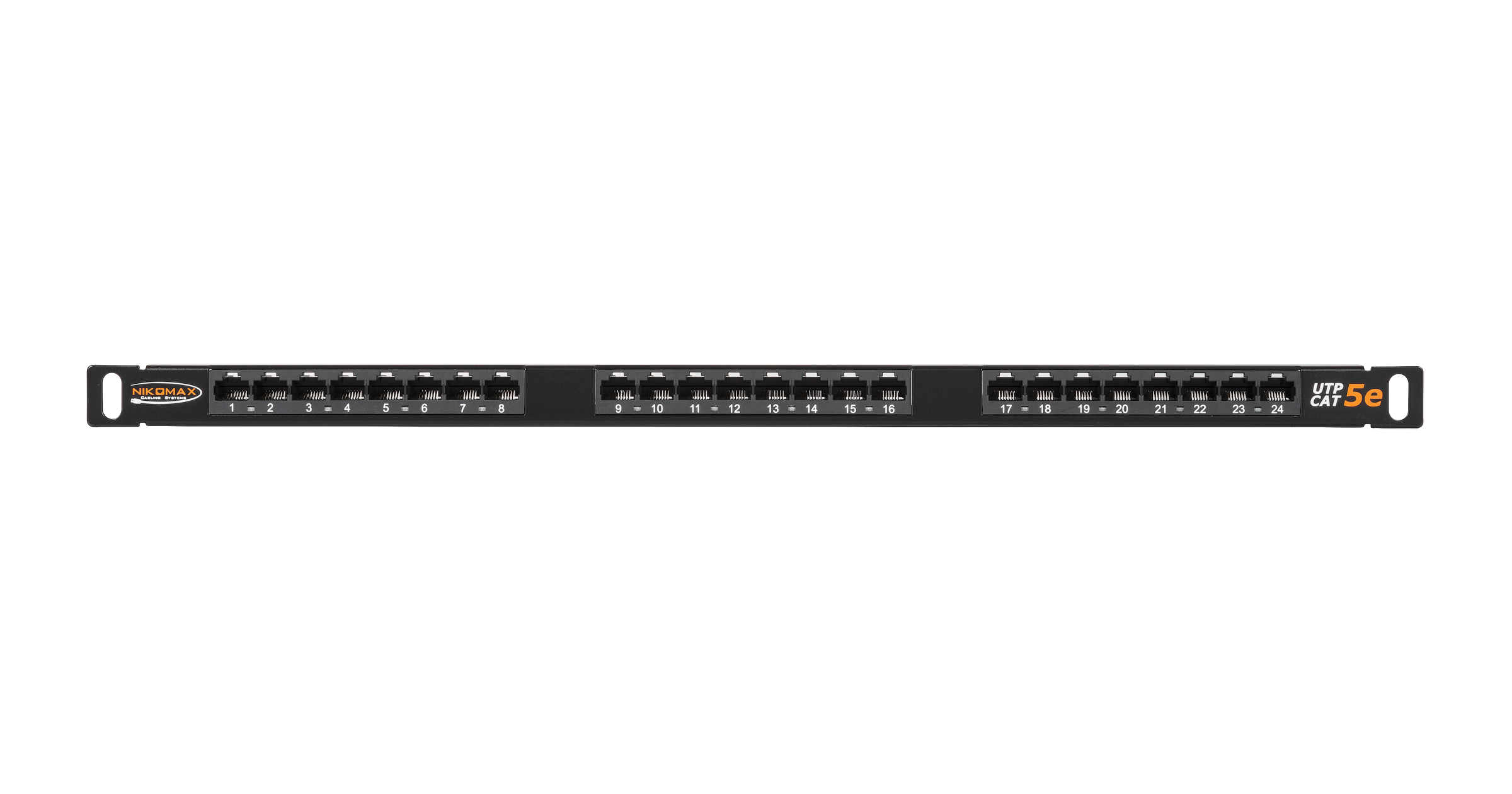

Коммутационные панели (патч-панели) предназначены для монтажа кабелей в различных подсистемах СКС и подключения отдельных составляющих сети друг к другу при помощи коммутационных шнуров. Панели высокой плотности NMC-RP24UD2-HU-BK (кат.5е) выполнены в неэкранированных корпусах и предназначены для монтажа в 19” шкафы или стойки. Данные панели вмещают по 24 порта RJ45/8P8C при высоте всего 0,5U. Такое решение идеально, когда необходимо обеспечить высокую плотность портов (например, в дата-центрах) или для расширения сети в ограниченном пространстве шкафа. Универсальные IDC контакты 110/KRONE расположены с тыльной стороны панелей, на горизонтальной подложке. Разводка кабелей на патч-панелях производится по двум стандартам: T568 А и B. Предусмотрен встроенный органайзер для надежного закрепления кабелей.

Ключевые возможности

Контакты с золотым покрытием 50 мкд: не менее 750-ти циклов подключения шнуров. Конструкция дорожек минимизирует перекрестные наводки в разъеме (для Кат.6)

Компактный стальной корпус высотой 0,5U

Встроенный кабельный органайзер

Универсальные IDC контакты 110/Krone (рекомендуется использовать ножи 110 типа) Для повышения удобства заделки, ножи контактов снабжены прорезями, прочно удерживающими провода в процессе разводки

Цветовая схема разводки по двум стандартам: T568 A и B

Все порты пронумерованы

Характеристики

Категория	5e
Полоса пропускания, МГц	100
Исполнение	Неэкранированное
Соответствие стандартам	Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568
Поддерживаемые приложения	10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T (для Кат.6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
Диапазоны температур	Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C
Индивидуальная упаковка	Картонная каробка
Гарантия	5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX
Количество портов	24
Высота, U	0,5
Тип разъёмов	RJ45/8P8C
Материал контактов в разъёме	Фосфористая бронза
Материал покрытия контактов	Золото (50 мкд) поверх никеля (100 мкд)
Материал покрытия контактов	Олово (100 мкд)
Количество переподключений шнуров	Не менее 750-ти
Тип IDC контактов (заделка)	110/KRONE
Схема разводки	T568A/B
Материал IDC контактов	Фосфористая бронза
Материал пластика	Высокопрочный, негорючий, соответствует UL94V-0
Маркировка	Все порты пронумерованы, имеются дополнительные маркировочные площадки
Монтаж	Шкаф или стойка 19"
Глубина в стойке, мм	100
Материал несущей конструкции	Сталь 1,5 мм
Цвет	Черный
Сопротивление изоляции	Не менее 500 МОм (при постоянном напряжении 100 В)
Предельно выдерживаемая нагрузка	До 1000 В, 60 Гц в течение 1 минуты
Контактное сопротивление, мкОм	Не более 20
Контактное сопротивление, мкОм	Не более 2,5
Допустимый диаметр проводников	~24-22 AWG (0,50-0,65 мм)
