NMC-RP48UD2-1U-BK

Неэкранированная патч-панель, 48 портов, 19", 1U, категория 5e

Таблица заказа

Артикул Кат. Кол-во портов Высота, U Индивидуальная упаковка Сравнить Добавить в корзину
Габариты, мм Масса, кг
NMC-RP48UD2-1U-BK 5e 48 1 510х60х40 0,760

Описание

Коммутационные панели (патч-панели) предназначены для разделки в них кабелей различных подсистем СКС и подключения отдельных составляющих сети друг к другу коммутационными шнурами.

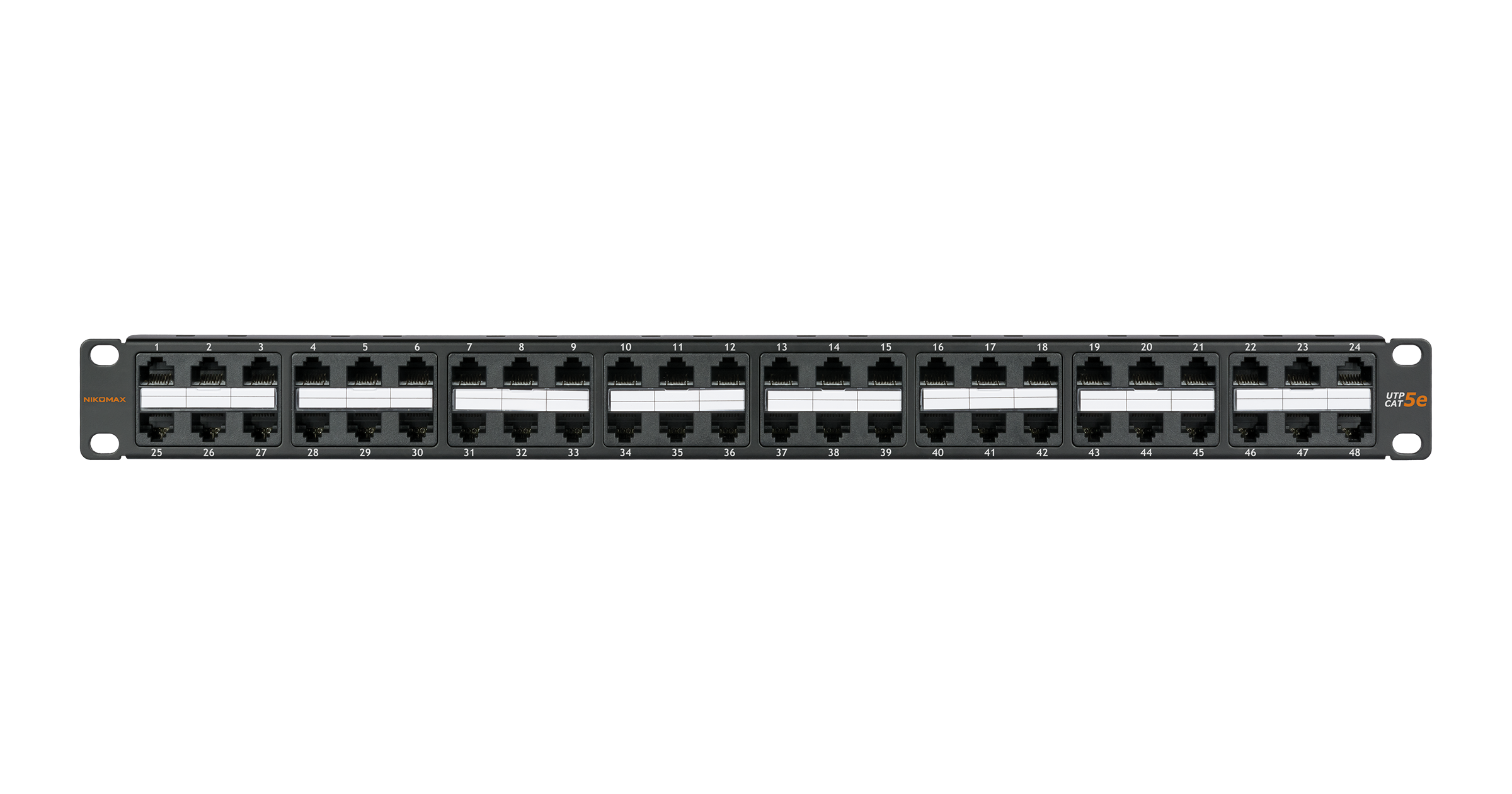

Патч-панель высокой плотности NMC-RP48UD2-1U-BK выполнена в неэкранированном корпусе и предназначена для монтажа в 19" шкафы или стойки. Данная панель вмещает 48 портов RJ45/8P8C при высоте в 1U. Такое решение идеально, когда необходимо обеспечить высокую плотность портов (например, в дата-центрах) или для расширения сети в ограниченном пространстве шкафа. С тыльной стороны патч-панелей размещены контакты 110 типа с цветной маркировкой по двум стандартам: T568А и T568B. Особый дизайн контактов также позволяет использовать для заделки кабелей ножи типа KRONE. Для удобства администрирования все порты пронумерованы, а также имеются дополнительные площадки для маркировки. Для защиты кабельных соединений и IDC контактов в комплект входят защитные крышки. Предусмотрен съемный органайзер для надежного закрепления кабелей.

Ключевые возможности

Все порты пронумерованы

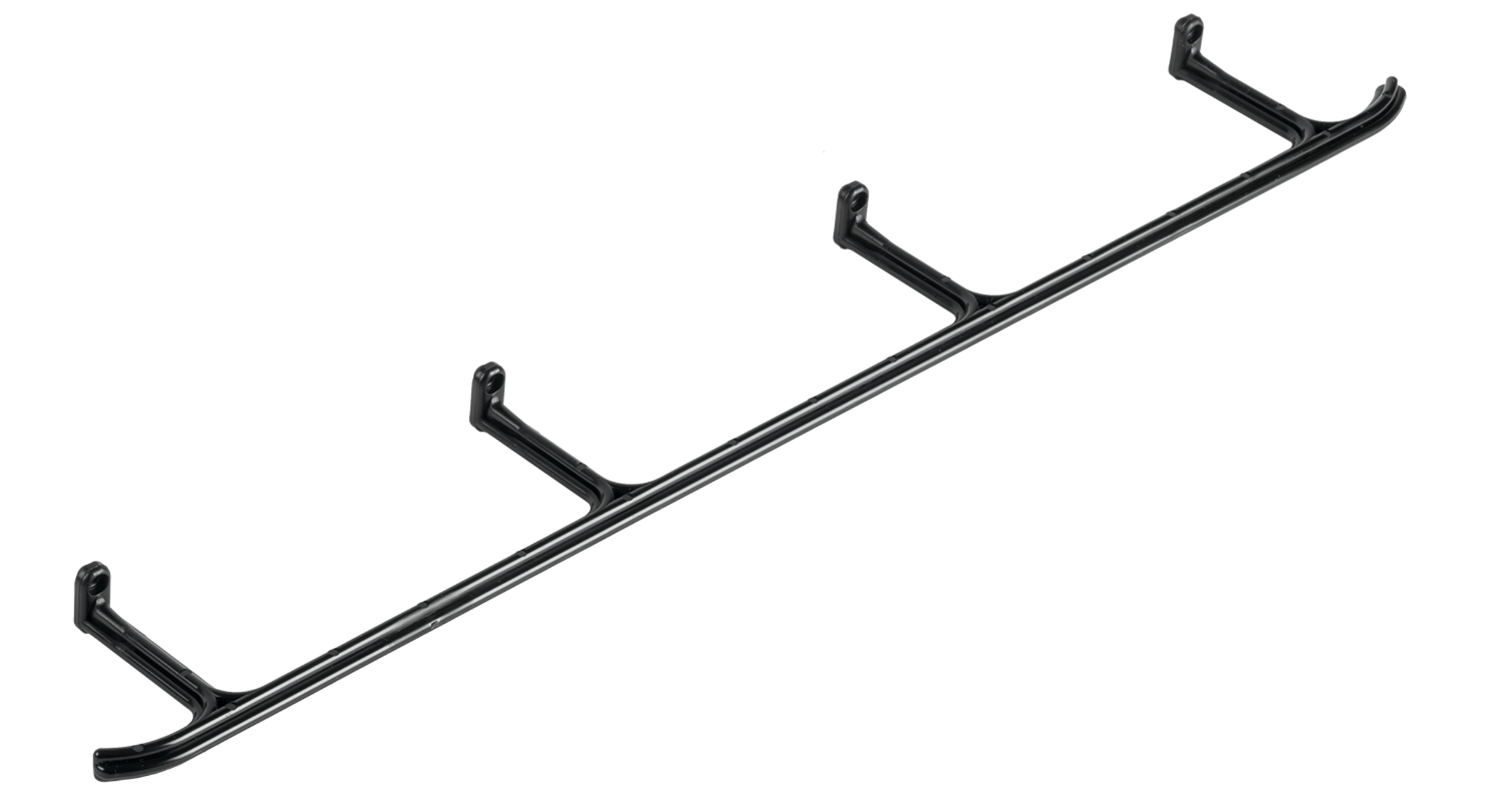

Съемный кабельный органайзер в комплекте

Цветовая схема разводки по двум стандартам: T568A/B

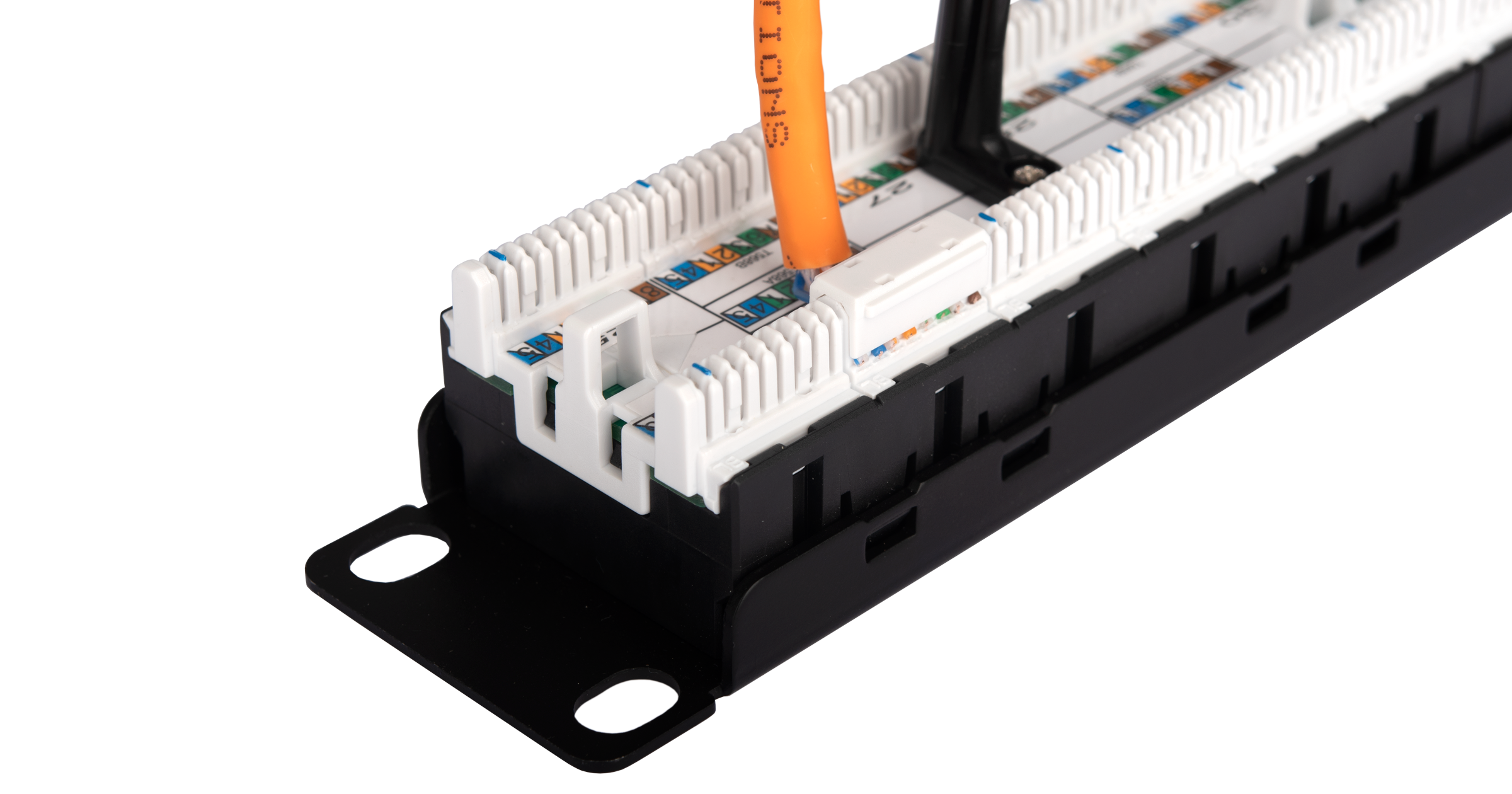

Универсальные IDC контакты 110/Krone Для повышения удобства заделки, ножи контактов снабжены прорезями, прочно удерживающими провода в процессе разводки

Специальный дизайн контактов минимизирует перекрестные наводки

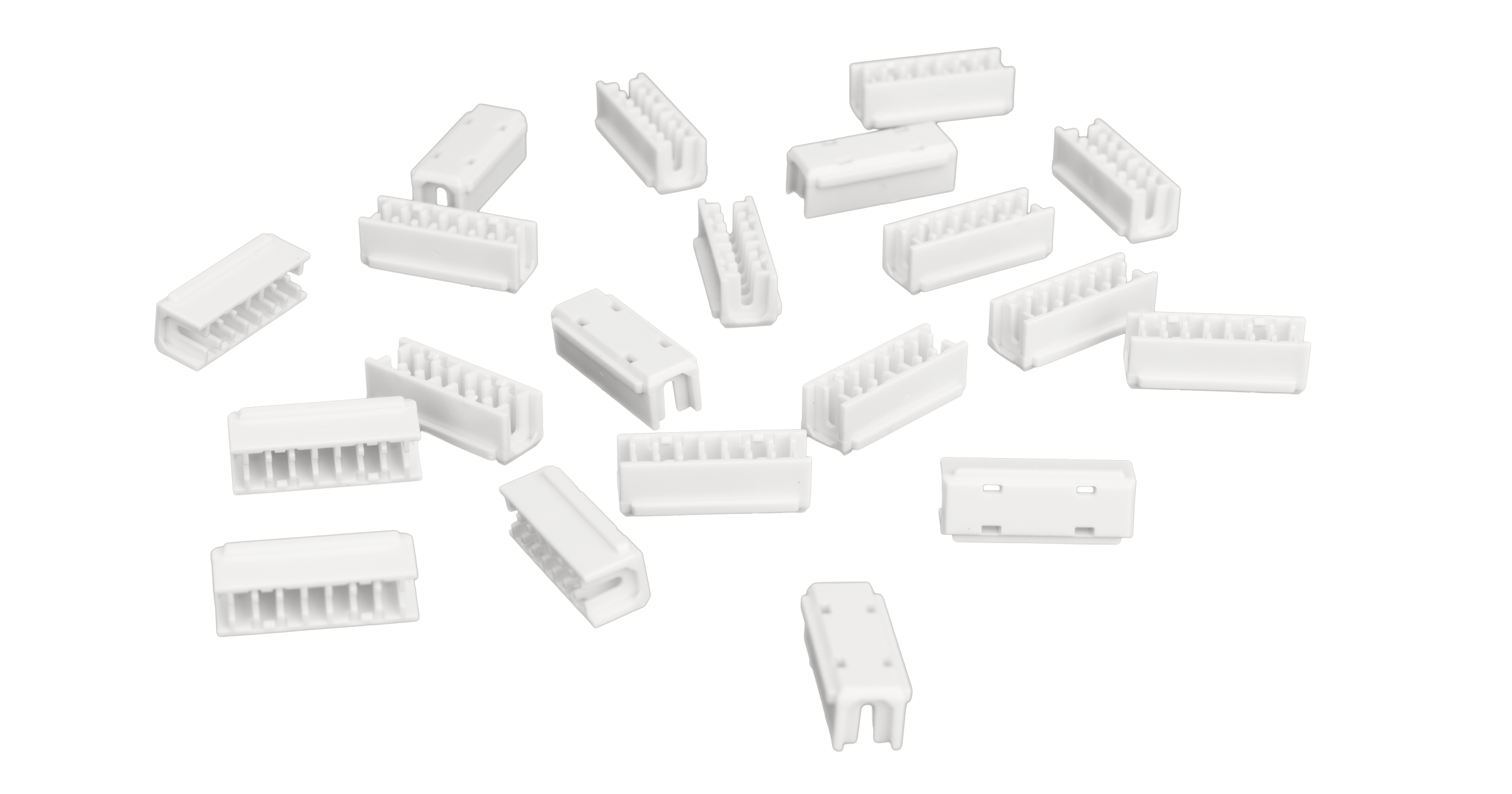

Защитные крышки

Характеристики

Категория

5e
Полоса пропускания, МГц

100
Высота, U

1
Количество портов

48
Тип разъёмов

RJ45/8P8C
Диаметр проводников, AWG

~24-22 AWG (0,50-0,65 мм)
Исполнение

Неэкранированное
Способ заделки кабеля

Горизонтальный
Материал контактов в разъёме

Фосфористая бронза
Материал покрытия контактов

Золото (50 мкд) поверх никеля (100 мкд)
Материал покрытия контактов

Олово (100 мкд)
Количество переподключений шнуров

Не менее 750-ти
Тип IDC контактов (заделка)

110/KRONE
Схема разводки

T568A/B
Материал IDC контактов

Фосфористая бронза
Монтаж

Шкаф или стойка 19"
Глубина в стойке, мм

123
Материал несущей конструкции

Сталь 1,5 мм
Цвет

Черный
Сопротивление изоляции

не менее 500
Предельно выдерживаемая нагрузка

До 1000 В, 60 Гц в течение 1 минуты
Контактное сопротивление, мкОм

не более 20
Контактное сопротивление, мкОм

не более 2,5
Диапазоны температур

Хранение от -40 до +70 °C. Эксплуатация от -10 до +60 °C
Поддерживаемые приложения

10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10G-BASE-T (55M for Cat. 6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
Соответствие стандартам

Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568
Упаковка

Индивидуальная – картонная коробка
Гарантия

5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX
