NMF-SC-1V-48-4MS
Муфта оптическая, тупиковая, 48 волокон, механическая герметизация
Таблица заказа
Артикул | Кол-во вводов кабеля | Макс. Диаметр кабеля | Объем с упаковкой | Масса с упаковкой | Сравнить | Добавить в корзину |
---|---|---|---|---|---|---|
NMF-SC-1V-48-4MS | 4 (3 круг. + 1 овал.) | 4 х 13 мм | 0,014630 | 2,500 |
|
|
Описание
Муфта
оптическая тупиковая NMF-SC-1V-48-4MS предназначена для размещения на кабельных
опорах и опорах контактной сети ж/д транспорта, стенах зданий и сооружений.
Реализована возможность осуществлять ответвления и разветвления проходящих
магистральных линий, в том числе и без вскрытия некоторых модулей.

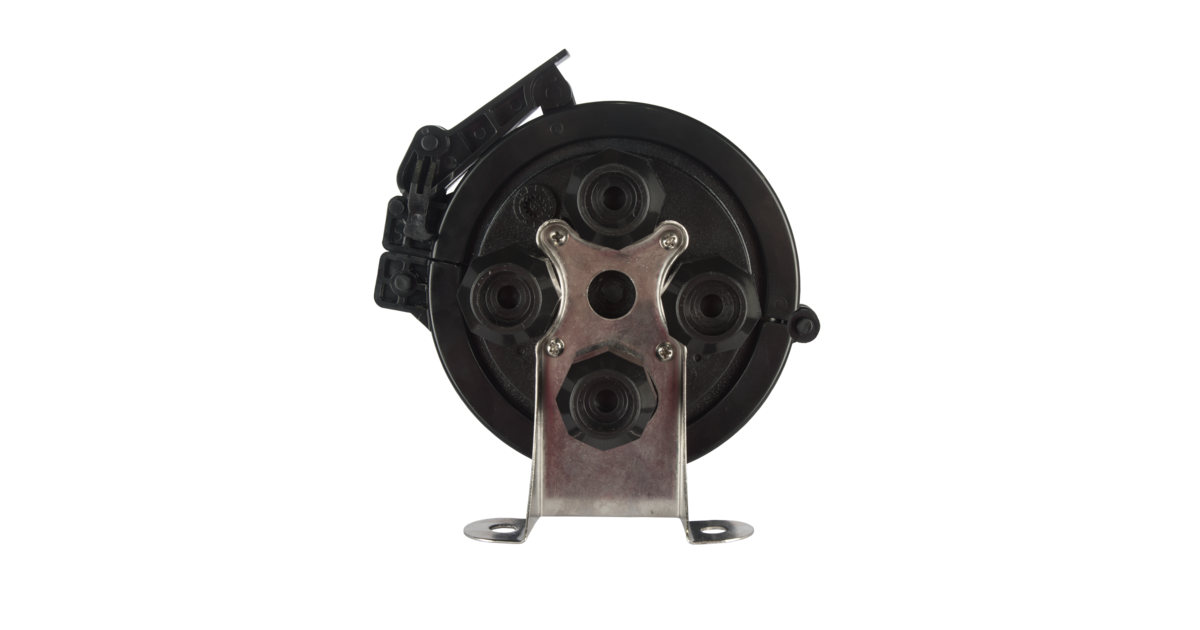

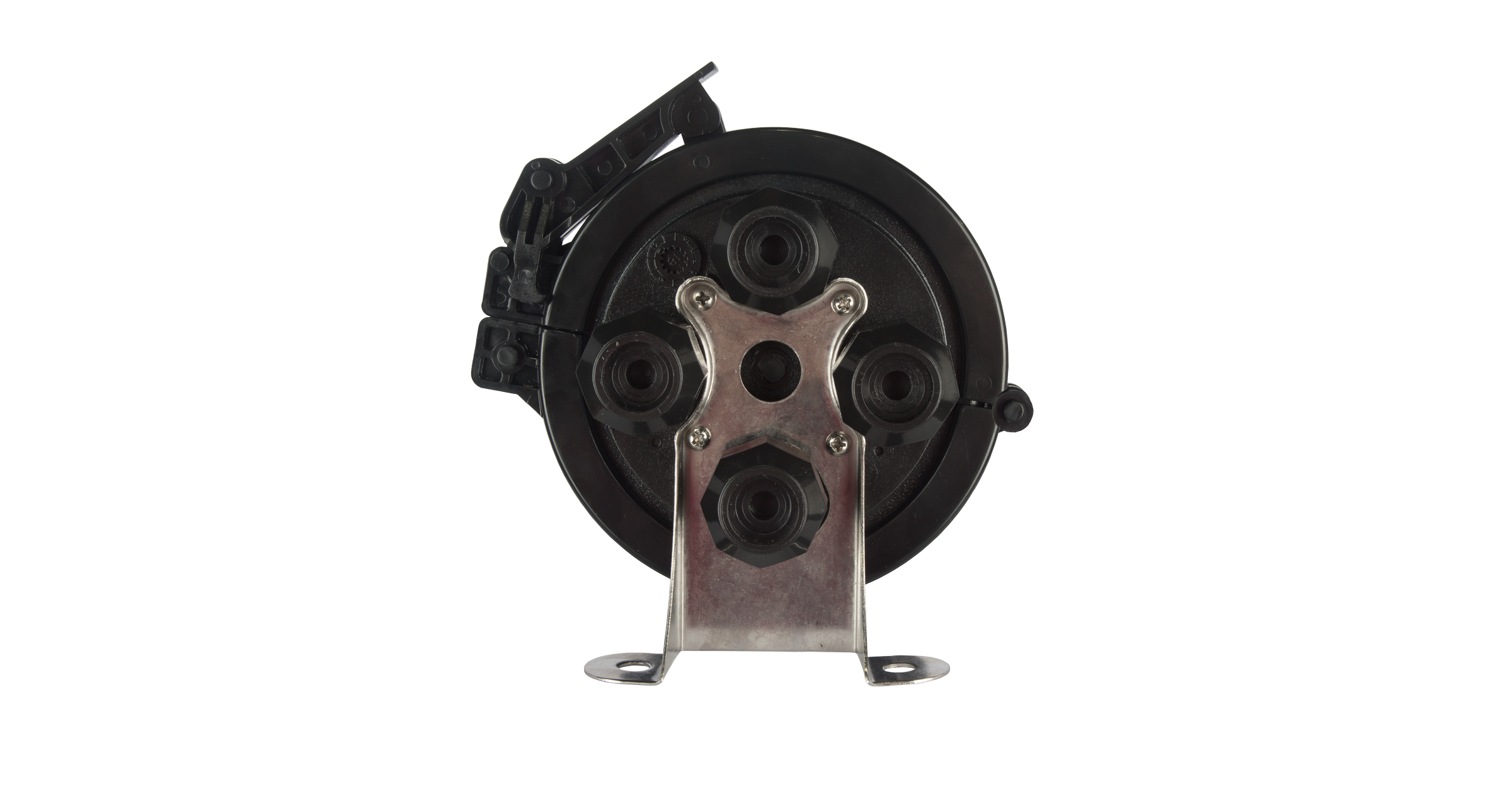

Кабельные
вводы герметизируются тремя прокладками из различного материала и
герметизирующей лентой, затем затягиваются специальной гайкой. Такое решение
обеспечивает влаго- и пылеизоляцию кабельных вводов.

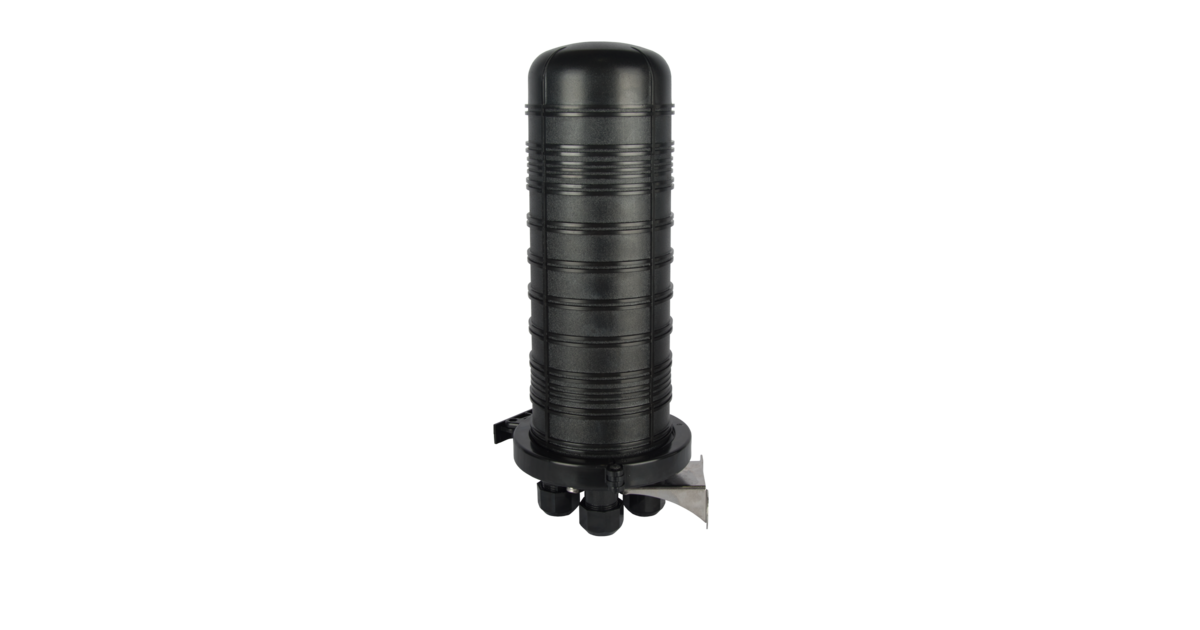

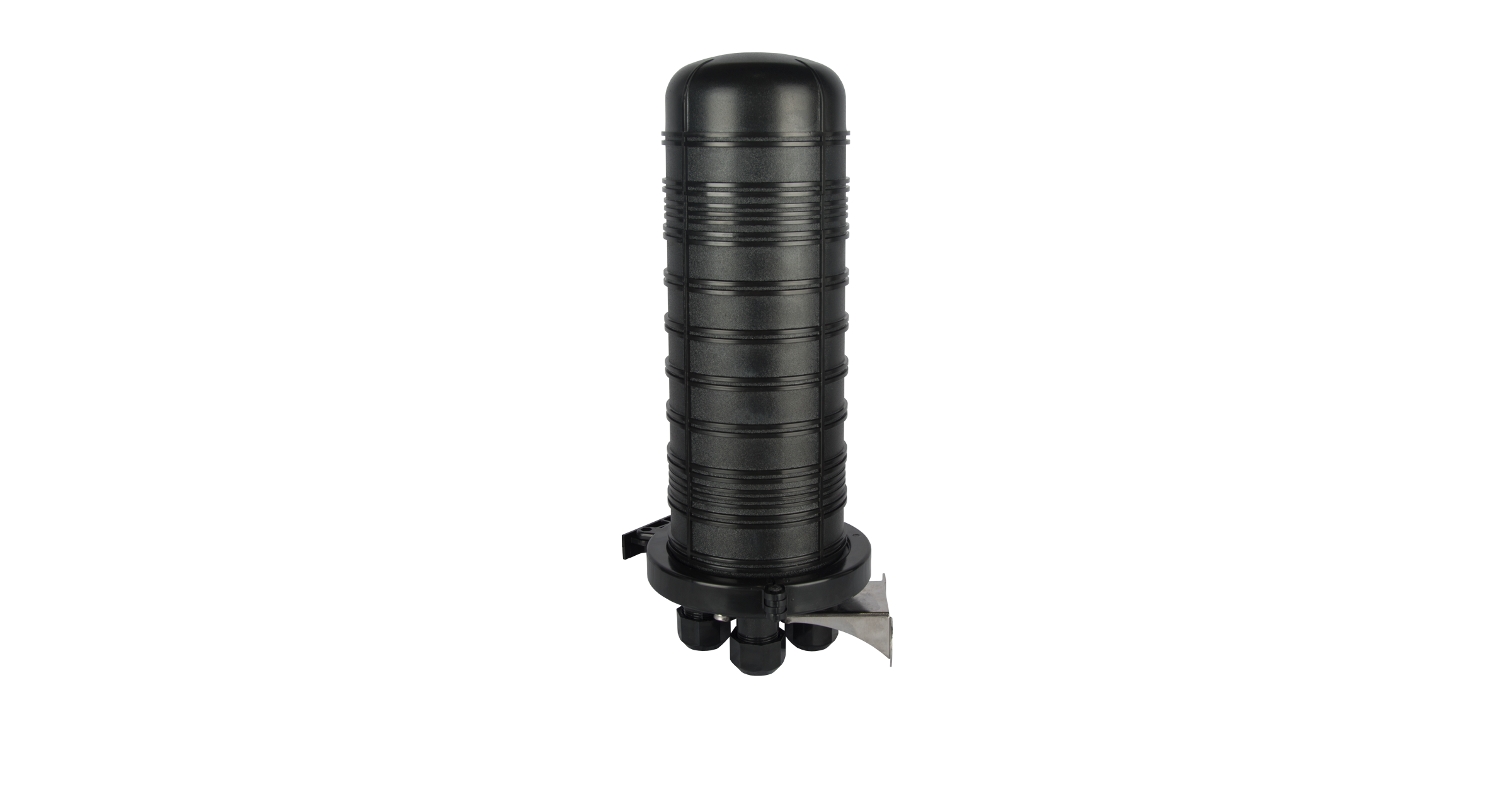

Корпус муфты
выполнен из ударопрочного морозоустойчивого поликарбоната и особая система
герметизации обеспечивают долговременную и надежную защиту сростков. Отличаются
усиленным корпусом и наличием специальных петель на крышке для крепления на
подвесе в горизонтальном положении. Система запирания муфты в виде обруча с
механическим замком упрощает герметизацию муфты при сборке, и доступ в нее при
профилактических работах.

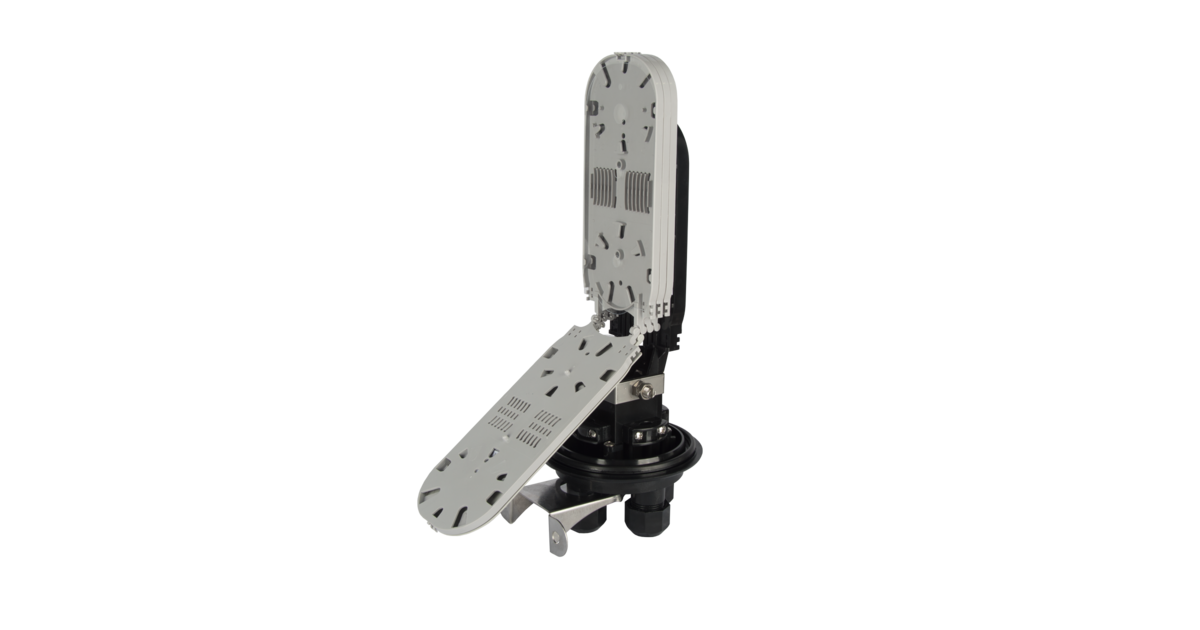

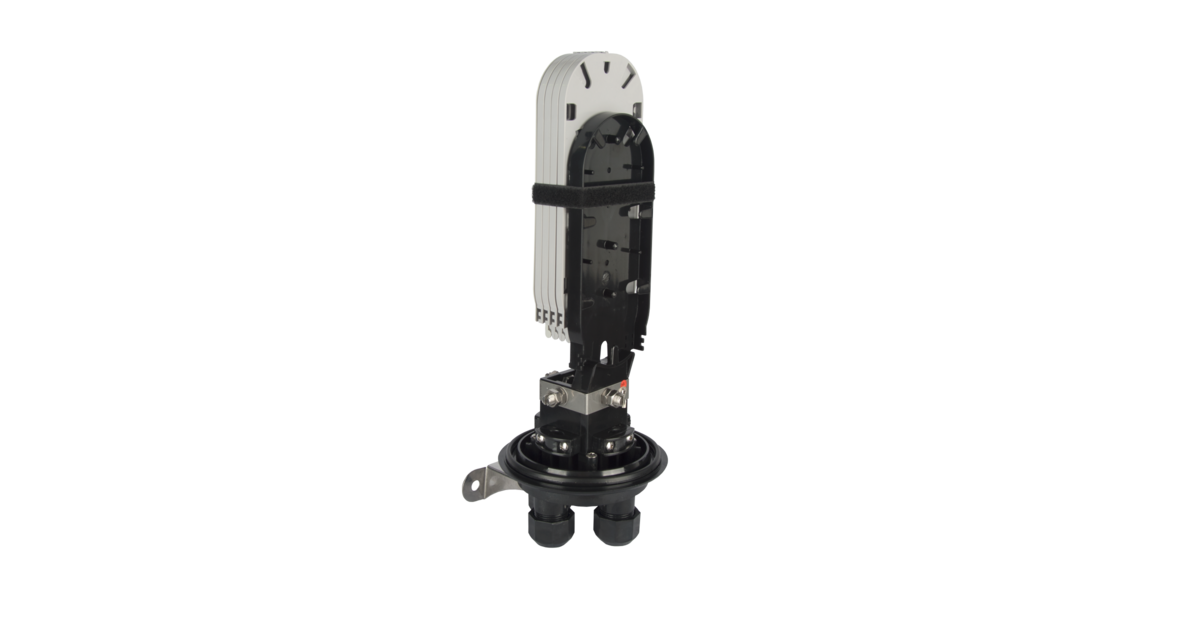

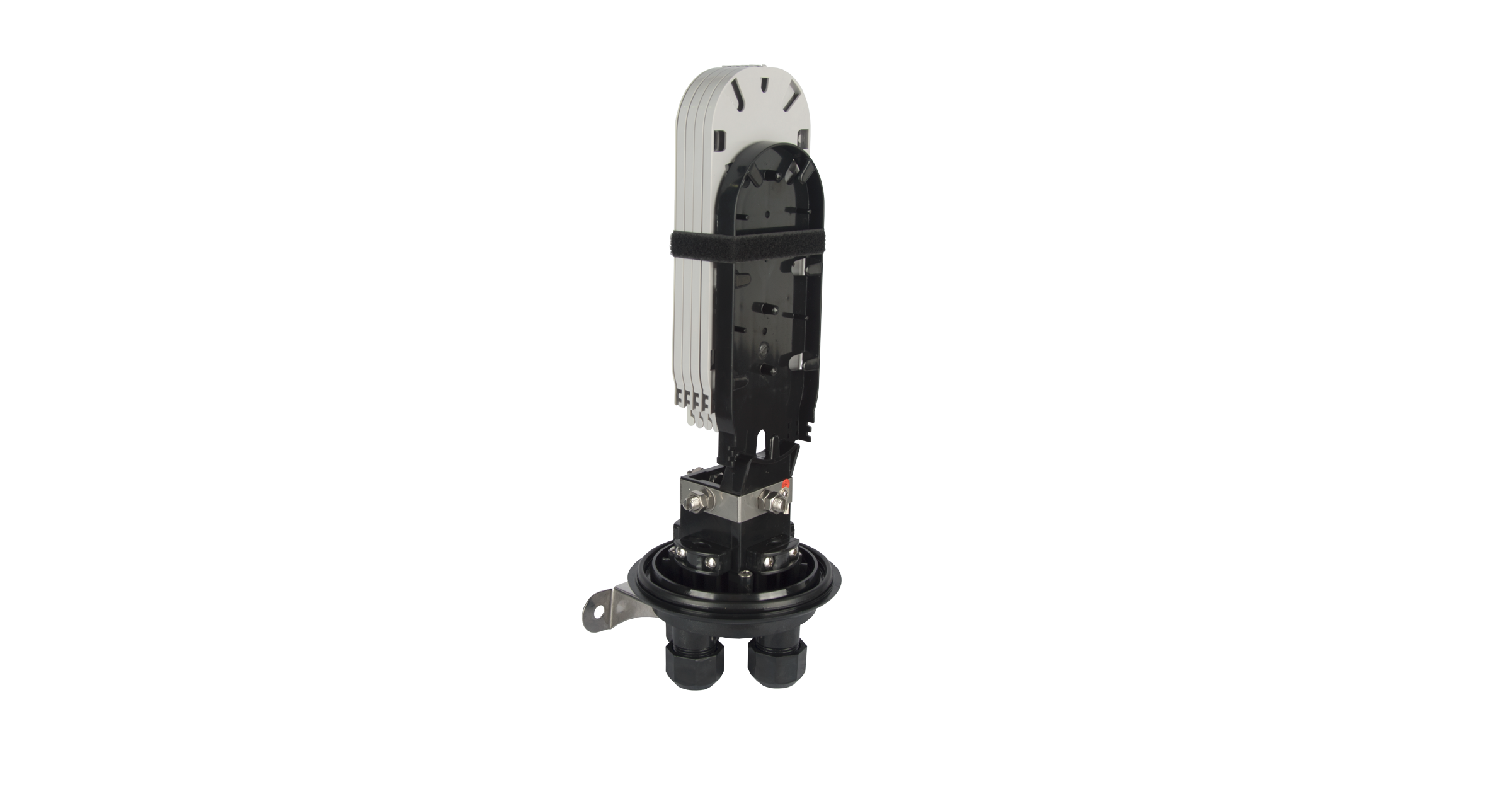

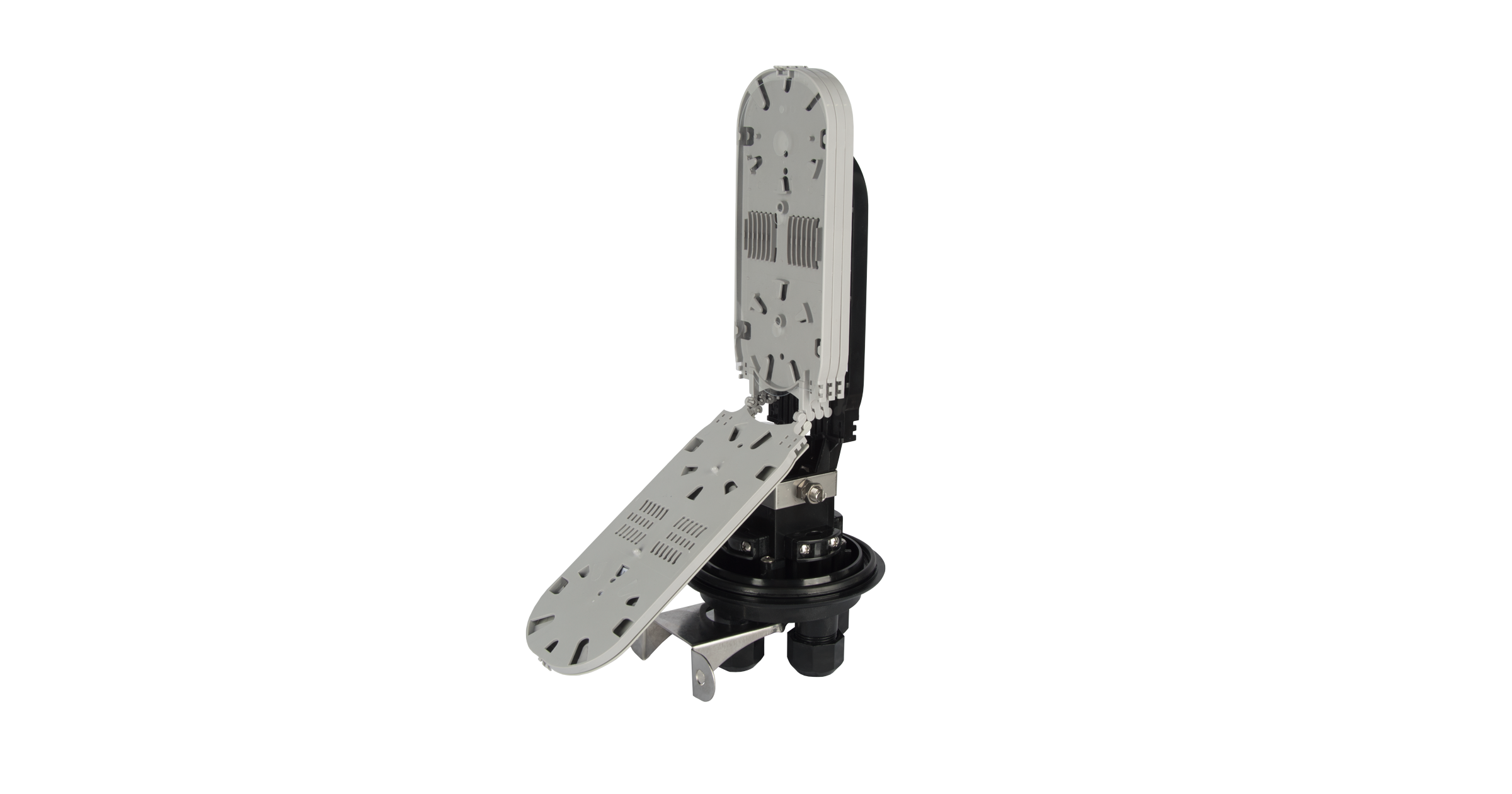

Внутри муфты
можно установить до шести сплайс – кассет из прочного пластика. Каждая сплайс –
кассета скреплена с предыдущей поворотным креплением, что обеспечивает хороший
доступ и удобство при сборке муфты. При необходимости можно снять
неиспользуемые кассеты. Сборка муфты проста и не занимает много времени. Все
элементы и аксессуары, а также специальный инструмент делают сборку надежной,
качественной и быстрой. Возможно повторное вскрытие и повторная герметизация с
сохранением параметров герметичности корпуса
Характеристики
Гарантия |
1 год |
Диапазоны температур |
Эксплуатация от -50С до +70С |
Упаковка |
Индивидуальная - Картонная коробка |
Степень защиты |
IP65 |
Размеры (Д х Ш), мм |
415хØ157 мм |
Максимальный диаметр кабеля, мм |
4 х 13 мм |
Масса |
2,2 кг |
Максимальное кол-во сростков |
48 |
Кол-во вводов кабеля |
4 круглых ввода |
Базовая комплектация
Корпус из поликарбоната | 1 | |
Механизм герметизации | 1 | |
Герметизирующая прокладка | 1 | |
Сплайс-кассета | 4 | |
Каркас для фиксации | 1 | |
Устройство заземления | 1 | |
Аксессуары и принадлежности для крепежа | 1 | |
Руководство по монтажу | 1 |
