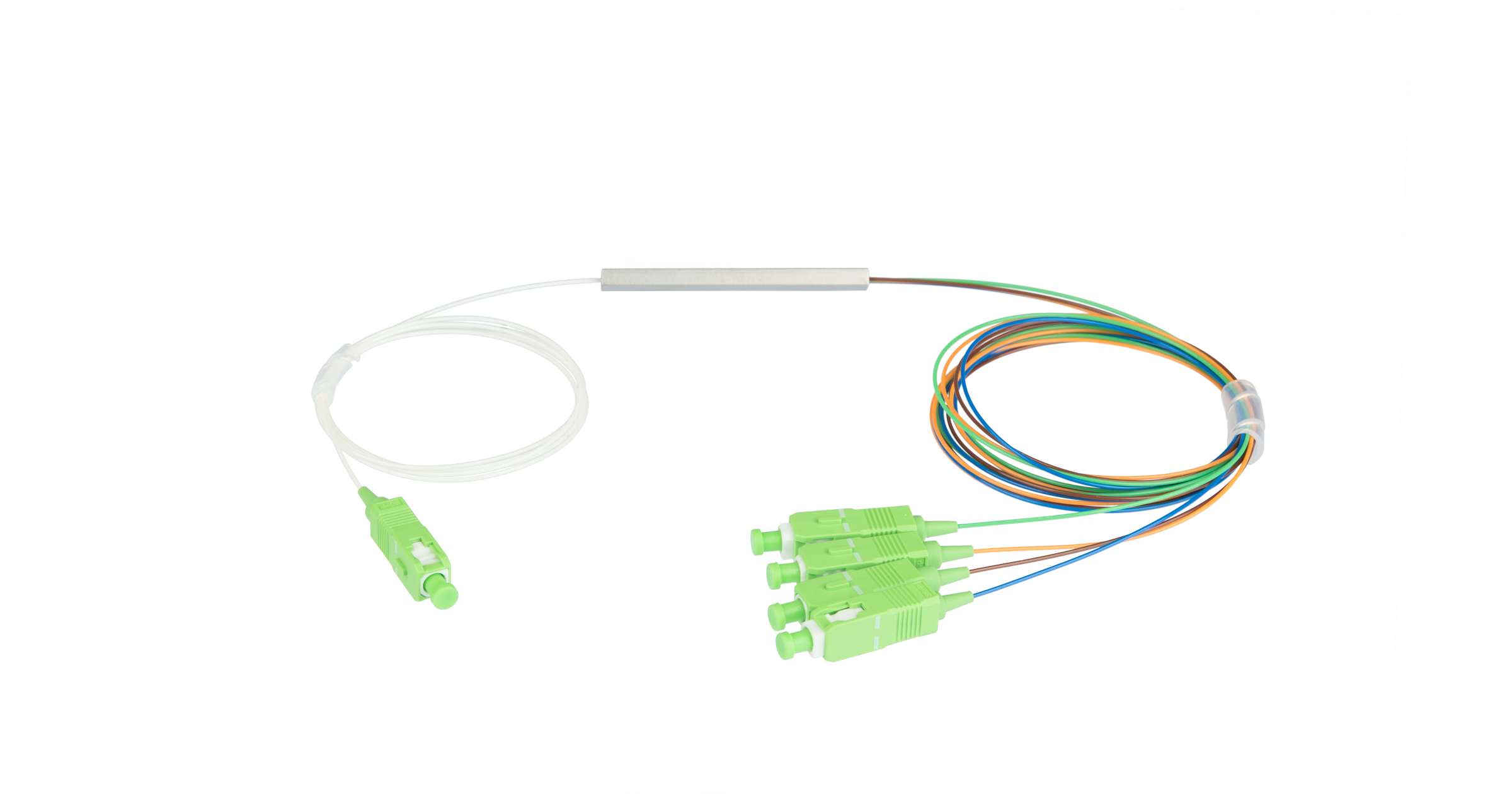

NMF-SPP1X4A1-SCA-M
Сплиттер планарный, 1x4 APC
Таблица заказа
| Артикул | Тип коннекторов | Полировка | Индивидуальная упаковка | Транспортная упаковка | Сравнить | Добавить в корзину | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| Кол-во | Габариты, мм | Масса, кг | Кол-во | Габариты, мм | Масса, кг | |||||
| NMF-SPP1X4A1-SCA-M | SC | APC | 1 | 205x90x10 | 0,040 | 100 | 610x300x400 | - |
|
|
Описание
Оптические планарные сплиттеры, так же известны как PLC (Planar Lightwave Circuit) делители. Позволяют объединять и разделять мощности оптических сигналов равномерно между всеми выходами. Благодаря отсутствию потребности в электропитании, устройства получили широкое распространение в сетях, построенных на основе технологии PON и FTTx. Планарные разветвители имеют более стабильные и точные параметры по сравнению со сплавными.
Оптические планарные сплиттеры NIKOMAX, это широкополосные сплиттеры, имеют компактный металлический корпус и стабильные характеристики в диапазоне волн от 1260 до 1650 нм. Данные модели отличаются количеством выходов - 2, 4, 8 и 16, а так же типом полировки оптических коннекторов - UPC и APC. Сплиттеры выполнены на базе одномодового оптического волокна G.657.A1. Оболочка выводов выполнена из LSZH компаунда толщиной 0.9 мм.
Ключевые возможности
Низкие потери уровня сигнала
Возможность интегрирования в оптические модули и муфты
SC коннекторы
Компактный корпус
Характеристики
| Тип разъема / полировка |
APC |
| Тип оптического волокна |
Corning SMF-28e G.657.A1 |
| Вносимые потери |
7.7 dB макс. |
| Возвратные потери |
≥ 60 dB |
| Воспроизводимость |
0.6 dB |
| Неоднородность |
≤ 0.8 dB |
| Направленность |
≥ 55 dB |
| Конструкция |
Металлический миникорпус |
| Тип PLC делителя |
1x4 |
| Оболочка выводов |
LSZH - компаунд, 0.9 мм |
| Рабочий диапазон |
1260-1650 nm |
| Зависимость вносимых потерь от изменения поляризации (PDL) |
0.2 |
| Диапазоны температур |
Хранение от -40 до +80 °C. Эксплуатация от -40 до +80 °C |
| Упаковка |
Индивидуальная - блистер |
| Гарантия |
1 год |
Базовая комплектация
| Оптический планарный сплиттер | 1 | |
| Брошюра с техническими характеристиками | 1 |
