Что главное в монтаже: скорость или качество? Ответ очевиден – и то, и другое. Как добиться хорошего результата за кратчайшие сроки? Использовать максимум возможностей, что предоставляет NIKOMAX – система, на которую можно положиться.

Расскажем и покажем на примере расшивки стандартной патч-панели NIKOMAX кратко и наглядно (и с бонусом в конце).

Для «шитья» нам потребуется:

• одна неэкранированная патч-панель категории 5е (NMC-RP24UD2-1U-BK),

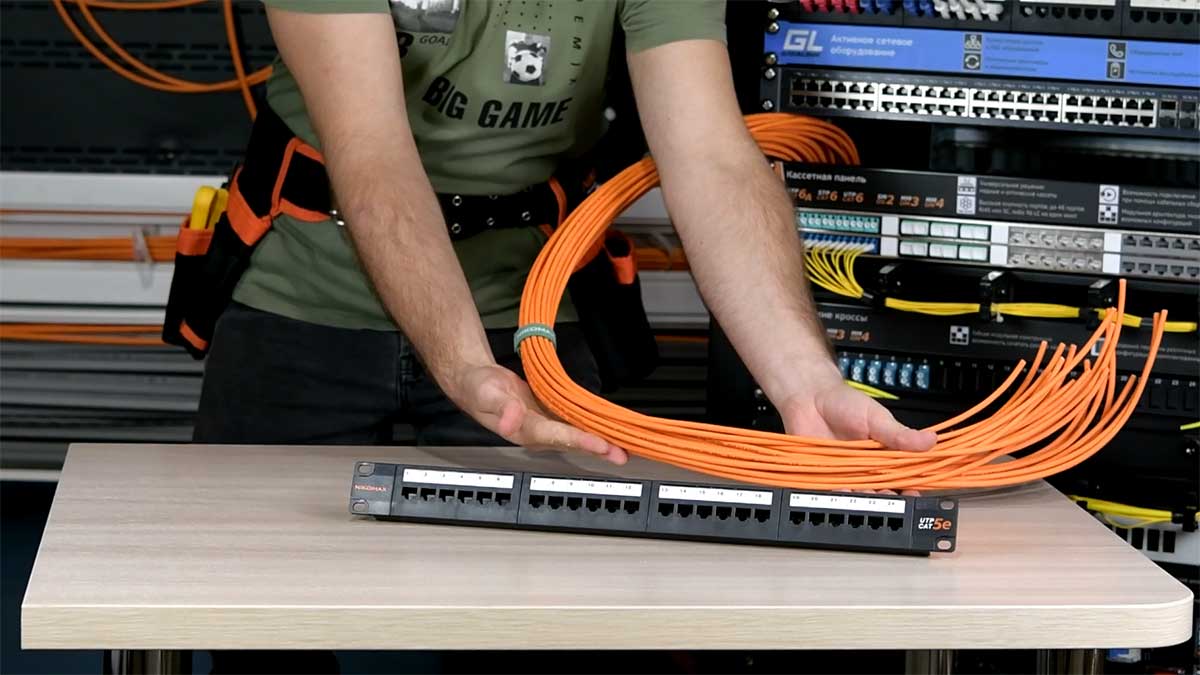

• много неэкранированного кабеля той же категории (NKL 4100C-OR),
• и инструменты (бренда NIKOMAX, разумеется 😎).

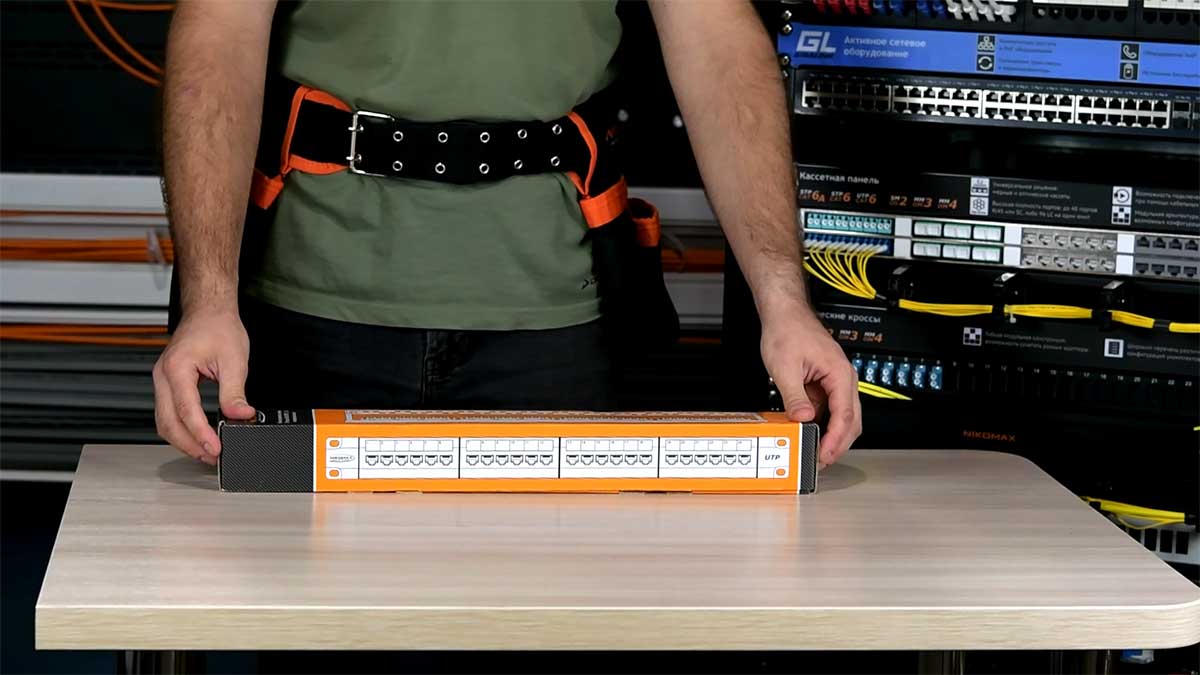

Панель поставляется в красочной продуманной брендированной упаковке, на которой размещена вся необходимая информация в доступном виде. Совместно с панелью в комплект поставки входит:

• съемный кабельный органайзер,
• нейлоновые стяжки,
• крепежный комплект,
• руководство по использованию.

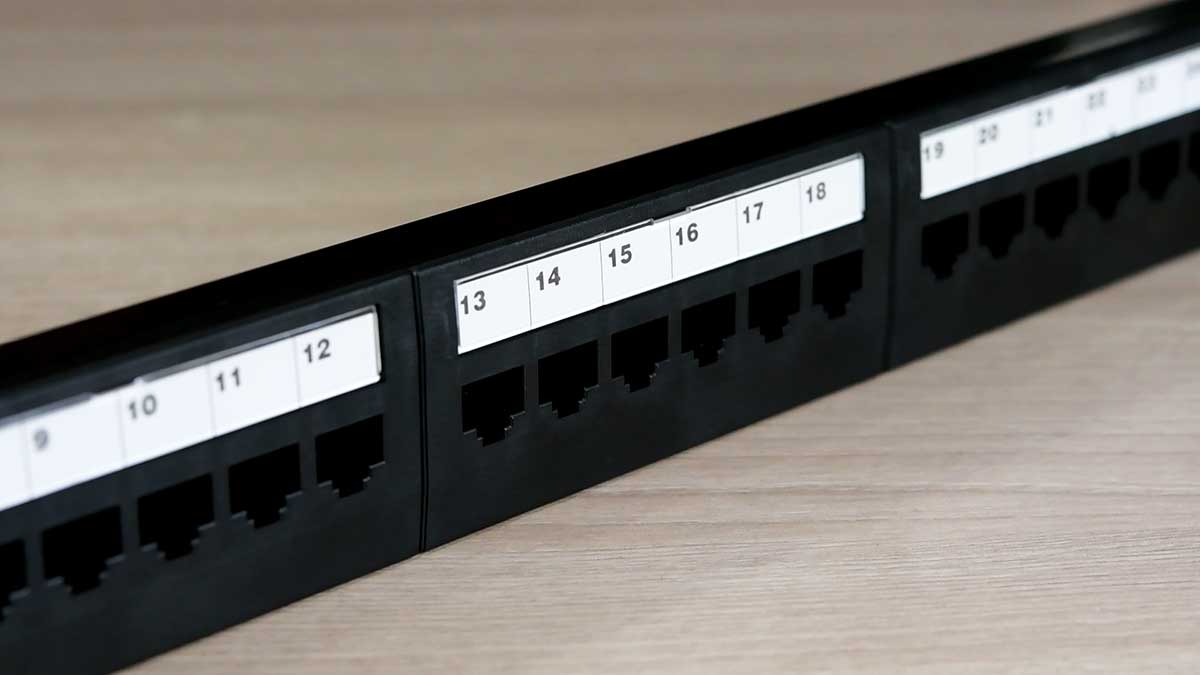

Панель высотой 1U рассчитана на 24 порта и имеет дополнительные маркировочные площадки с откидными крышками. Более того для улучшения администрирования NIKOMAX предлагает цветные маркировочные площадки для всех неэкранированных патч-панелей.

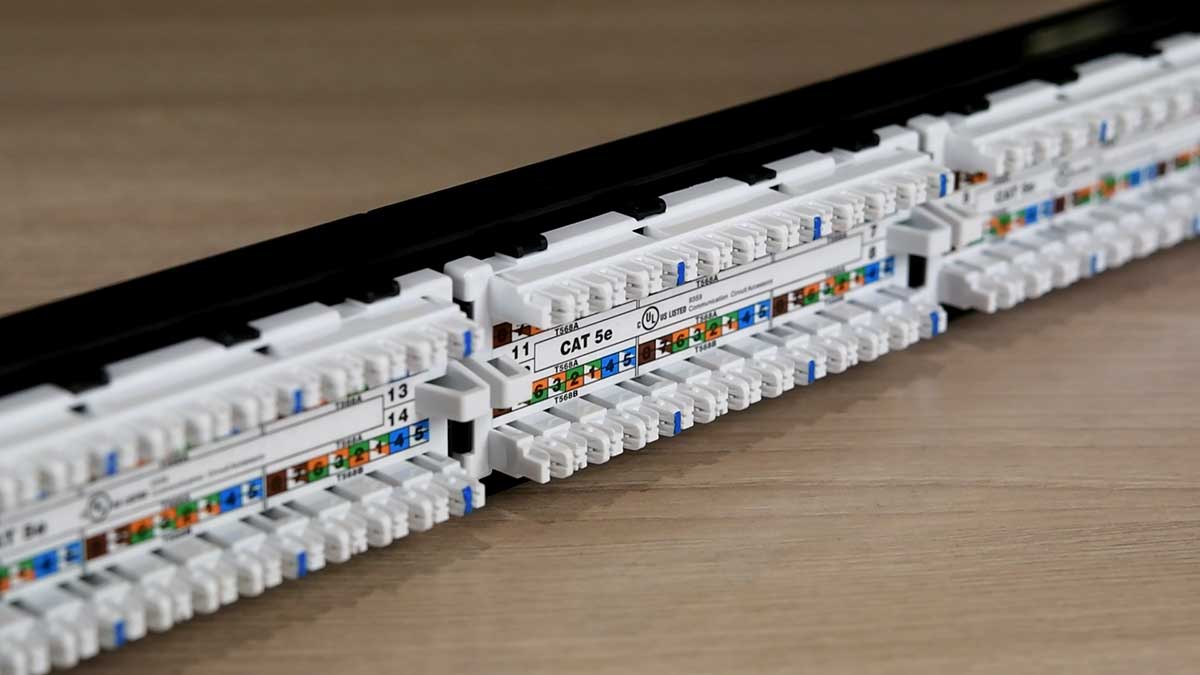

На тыльной стороне расположены универсальные IDC-контакты, а также цветовые схемы разводки.

Приступаем к монтажу.

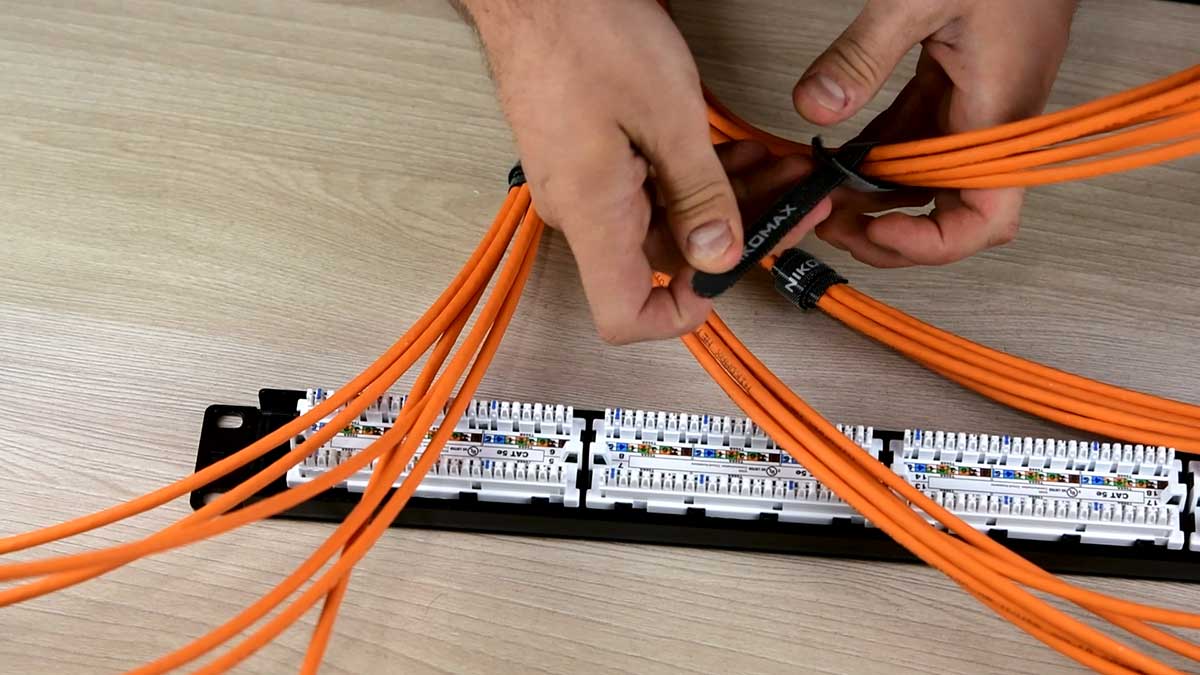

1. Распределяем кабели

Для удобства монтажа входящие кабели разделяем на отдельные пучки по 6 кабелей в каждом. Используем текстильные стяжки NIKOMAX с мягкой пряжкой: они отличаются безопасной фиксацией и возможностью многократного использования (и стильные, к тому же).

Важно распределить кабели равномерно по всей длине панели и не перетягивать кабели с одного края на другой.

2. Удаляем лишнюю длину кабелей

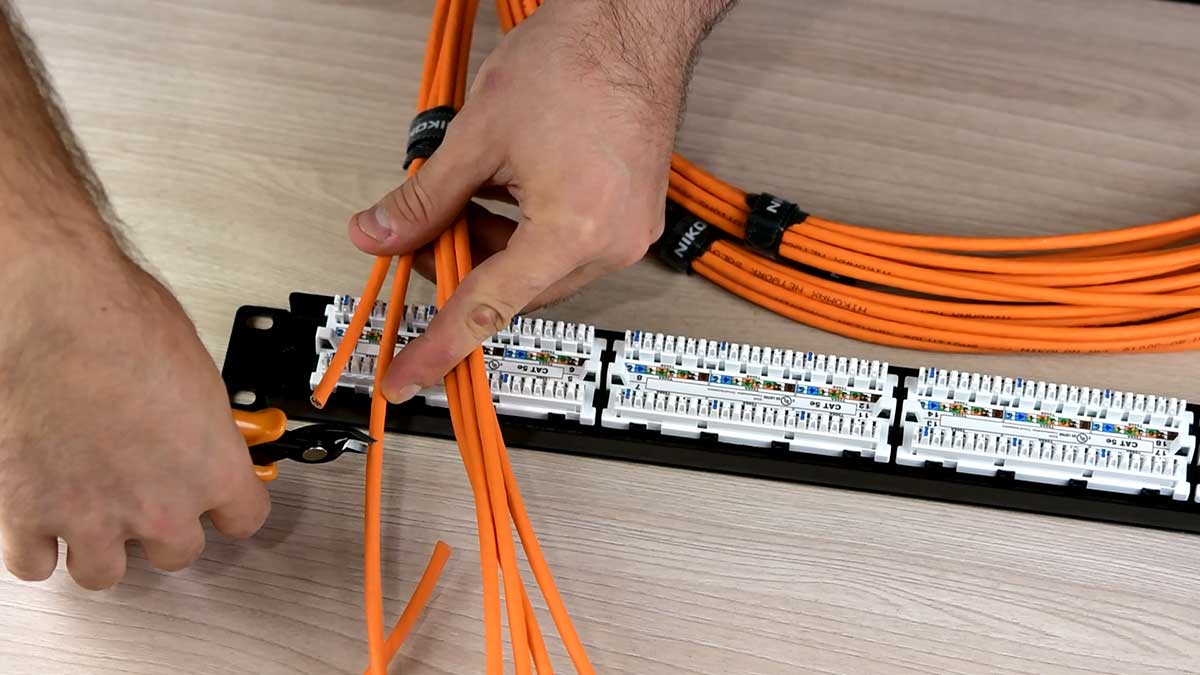

Оставляем хвостик, заходящим за панель примерно на 1-2 сантиметра, – этого достаточно для дальнейшей заделки проводников. Используем электромонтажные кусачки NMC-222.

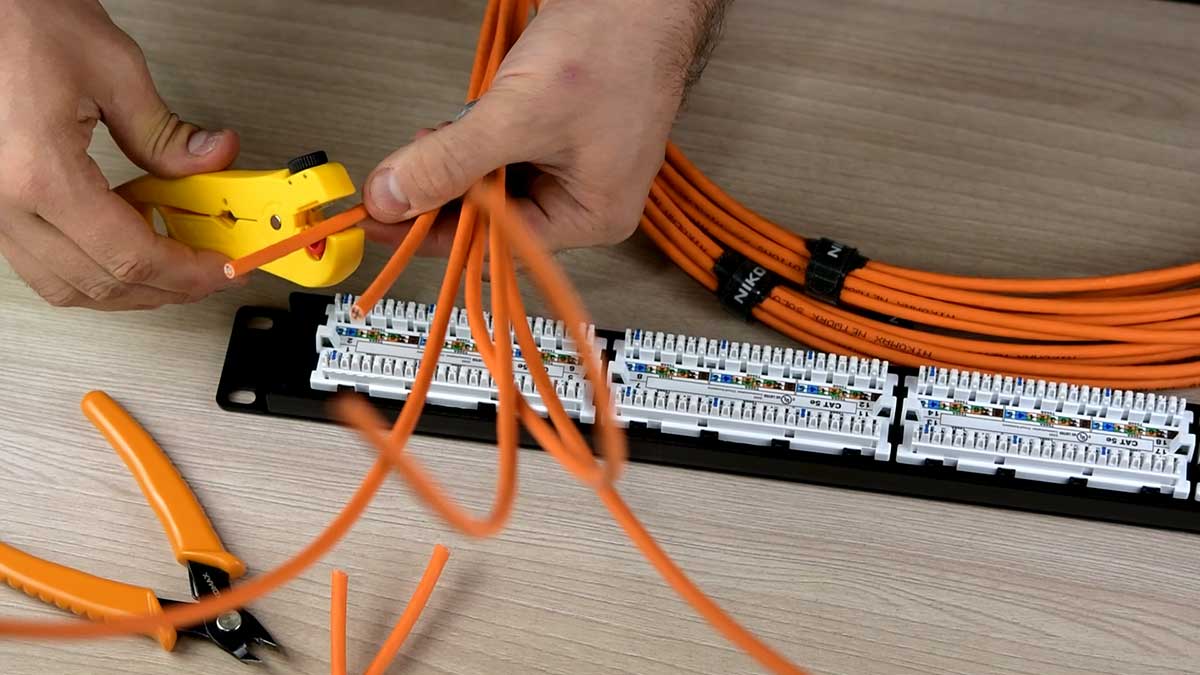

3. Зачищаем кабель

В этом деле используем инструмент для зачистки (он же стриппер) – NMC-350. Предварительно настройте глубину хода ножа и протестируйте инструмент на небольшом отрезке кабеля – чтобы в дальнейшем не повредить жилы.

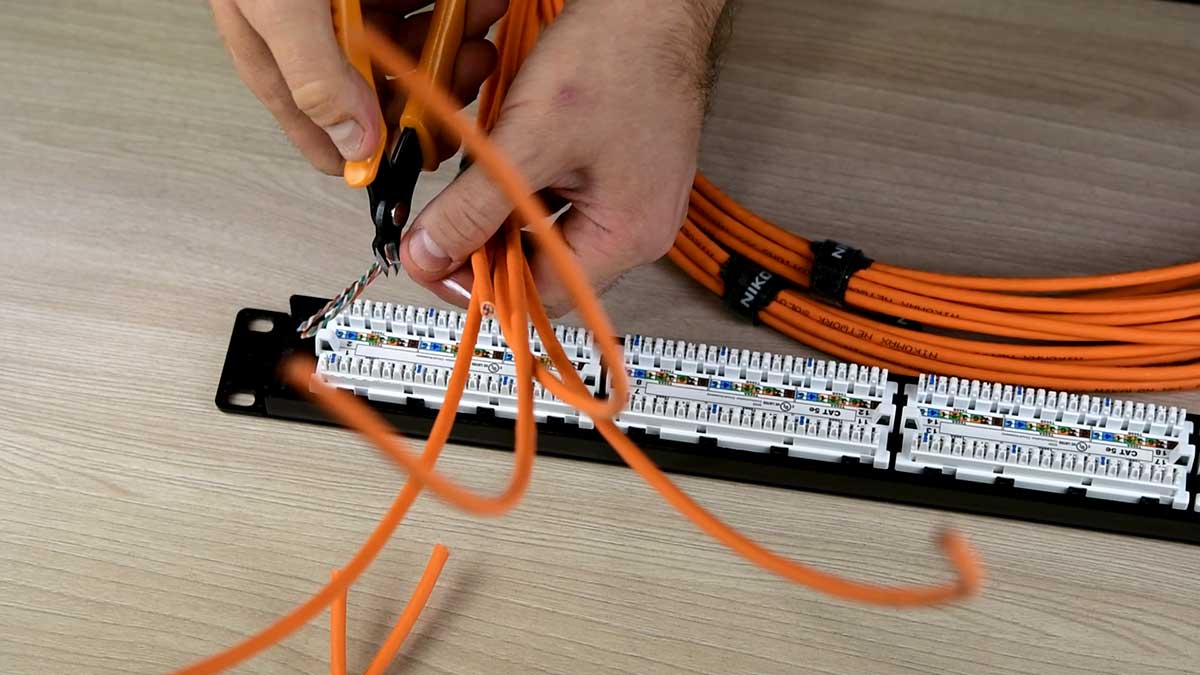

Нож устанавливаем примерно по центру между рядами контактов, делаем один оборот (с отрегулированным инструментом этого достаточно), удаляем оболочку и срезаем разрывную нить.

4. Осуществляем распиновку проводников

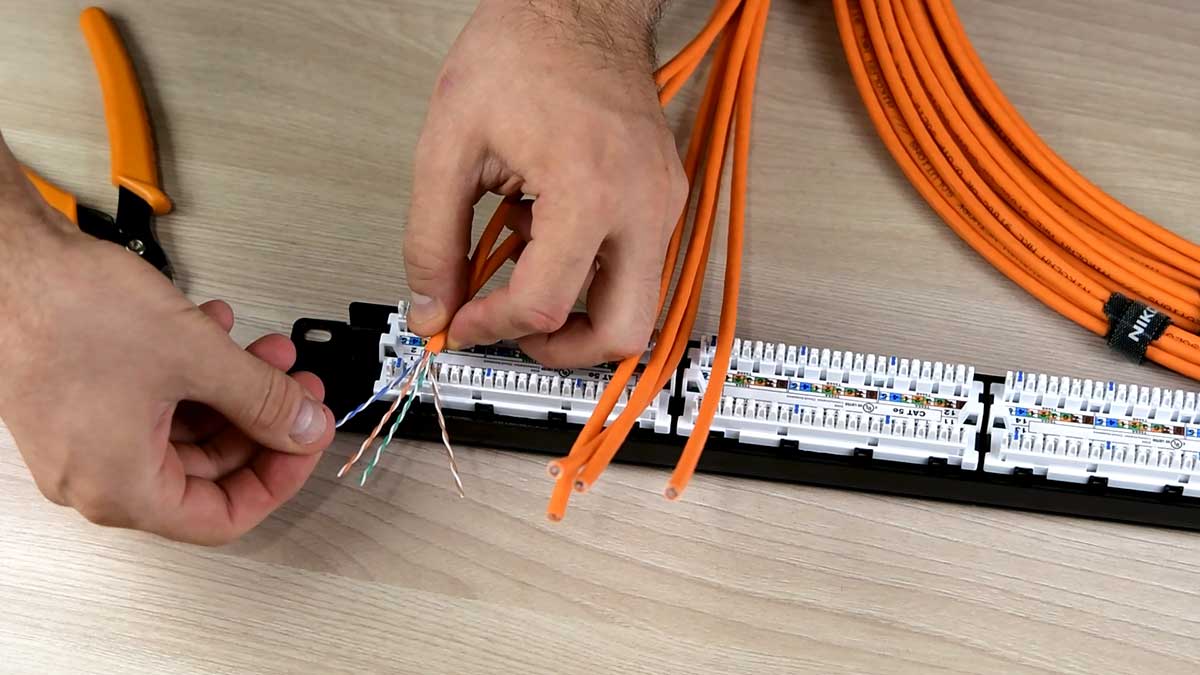

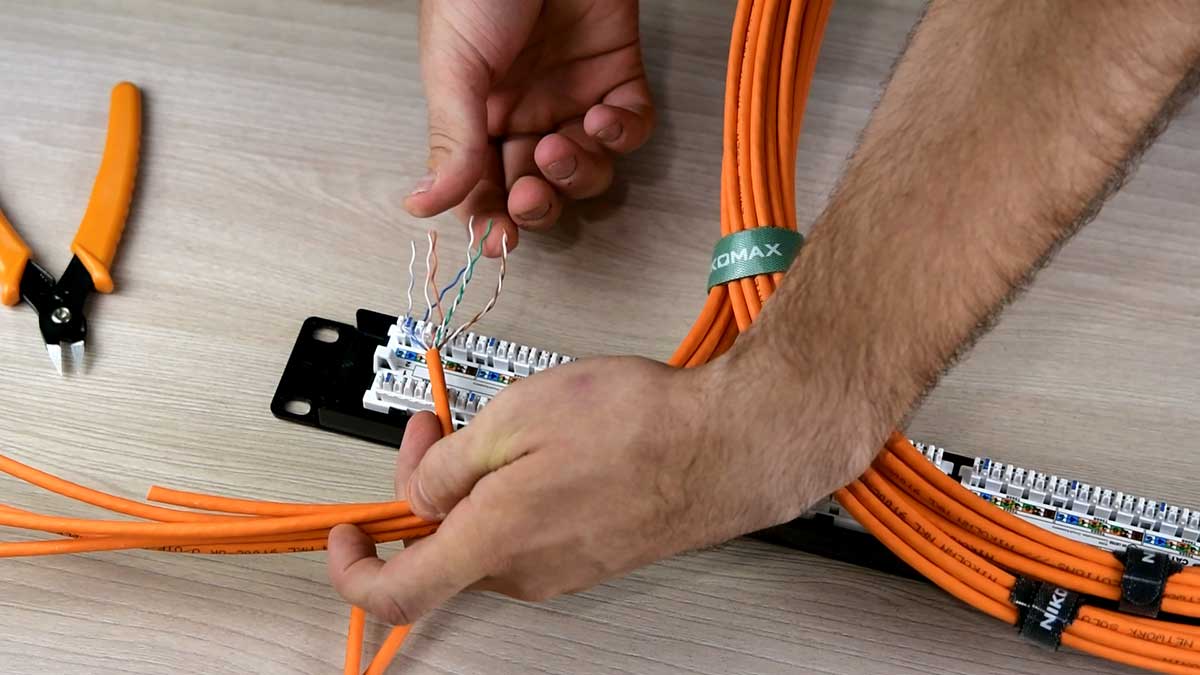

Обращаем ваше внимание: при распиновке проводники, предназначенные для нижнего ряда контактов, направляем на себя. Для верхнего ряда контактов – от себя. Такой фокус требуется из соображений дальнейшей фиксации кабеля на органайзере.

Распиновка осуществляется согласно выбранной схеме: T568A или T568B.

Не забываем максимально сохранять повив, и тогда влияние перекрестных помех будет сведено к минимуму.

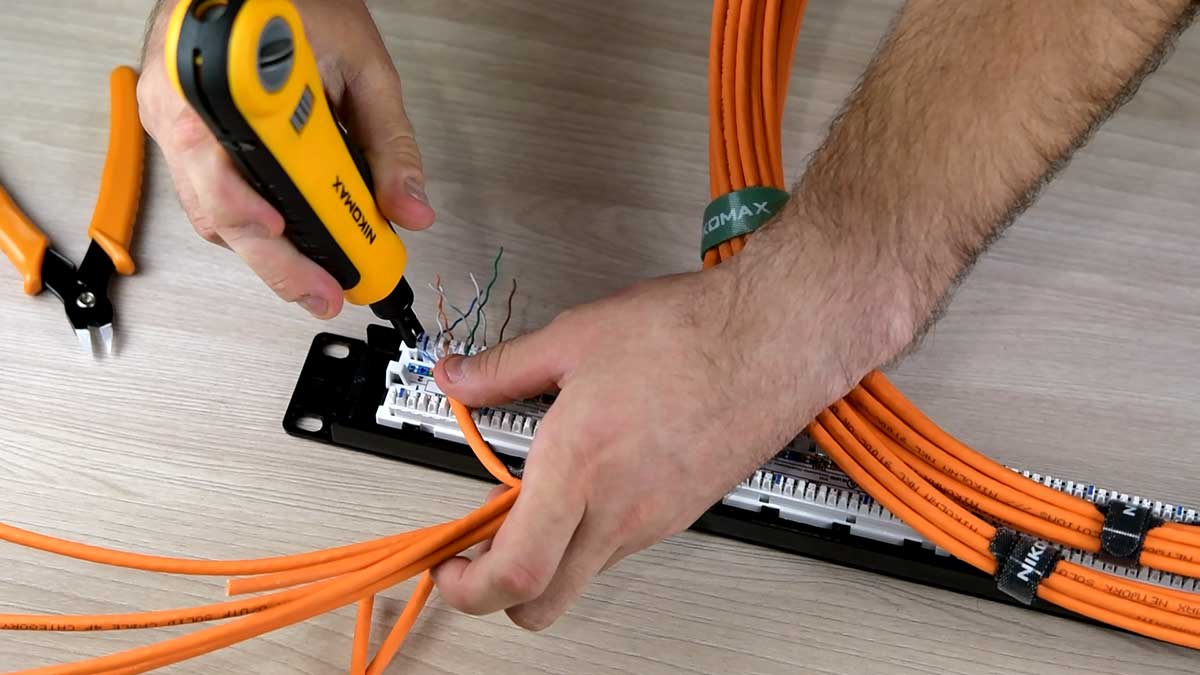

5. Забиваем проводники

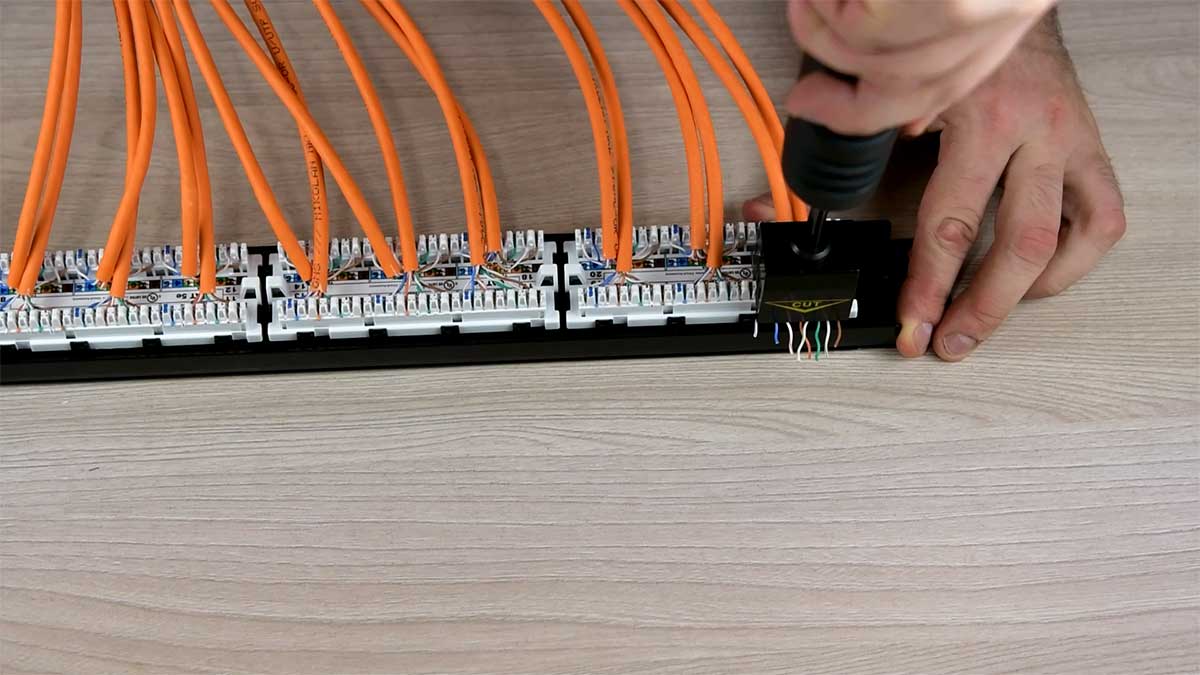

Есть два варианта. Первый – использовать для забивки ударный инструмент NMC-3640R. Его ударный механизм обеспечивает требуемое усилие для уверенной заделки и обрезки одной жилы. Однако монтаж с его помощью будет долгим и, возможно, даже мучительным. Второй вариант – использовать максимум возможностей. Стандартная патч-панель NIKOMAX совместима с инструментом для заделки сразу нескольких жил (!) – NMC-315DR. Он значительно повышает скорость монтажа и не уступает в качестве заделки.

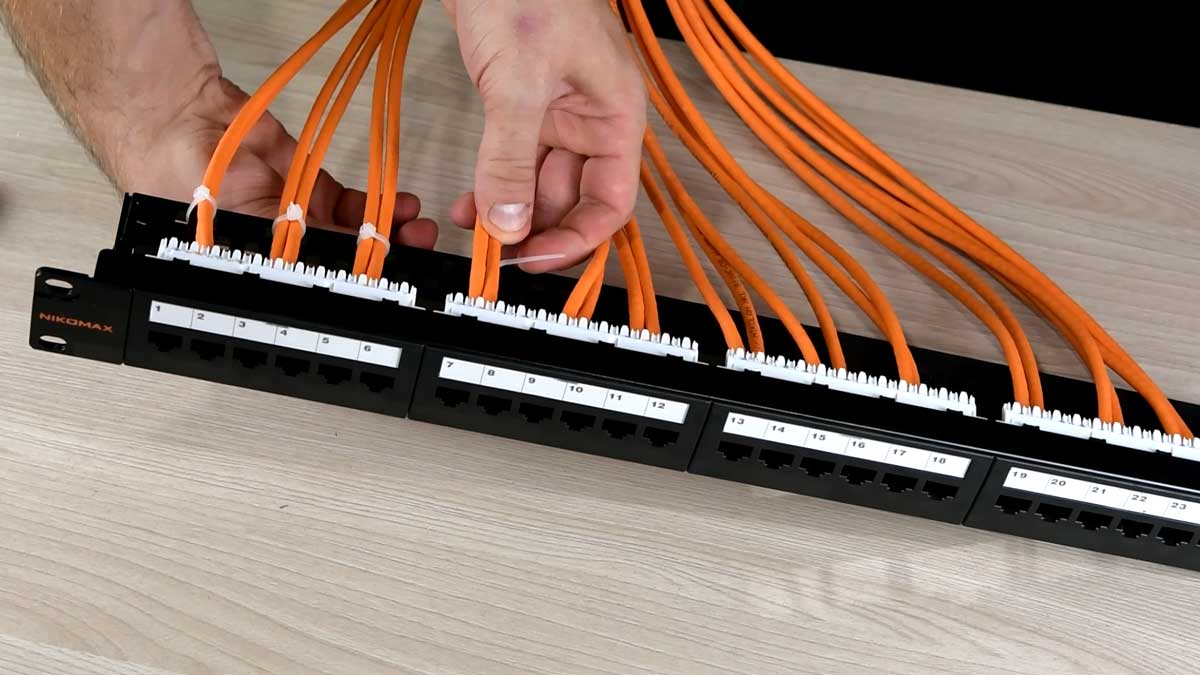

6. Фиксируем кабели на органайзере

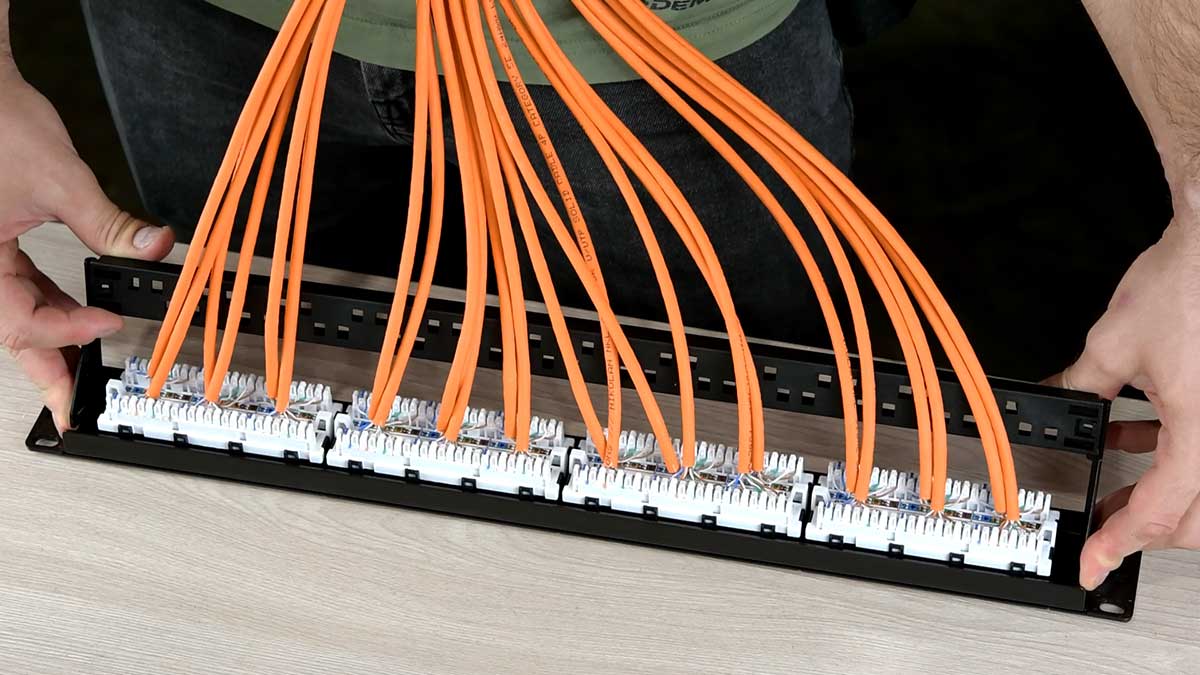

Цепляем органайзер и приступаем к креплению кабелей нейлоновыми стяжками из комплекта поставки. Надежно фиксируем каждую пару. Но не переусердствуйте с натяжением стяжки, чтобы не повредить оболочку кабелей. Хвостики удаляем уже знакомыми кусачками.

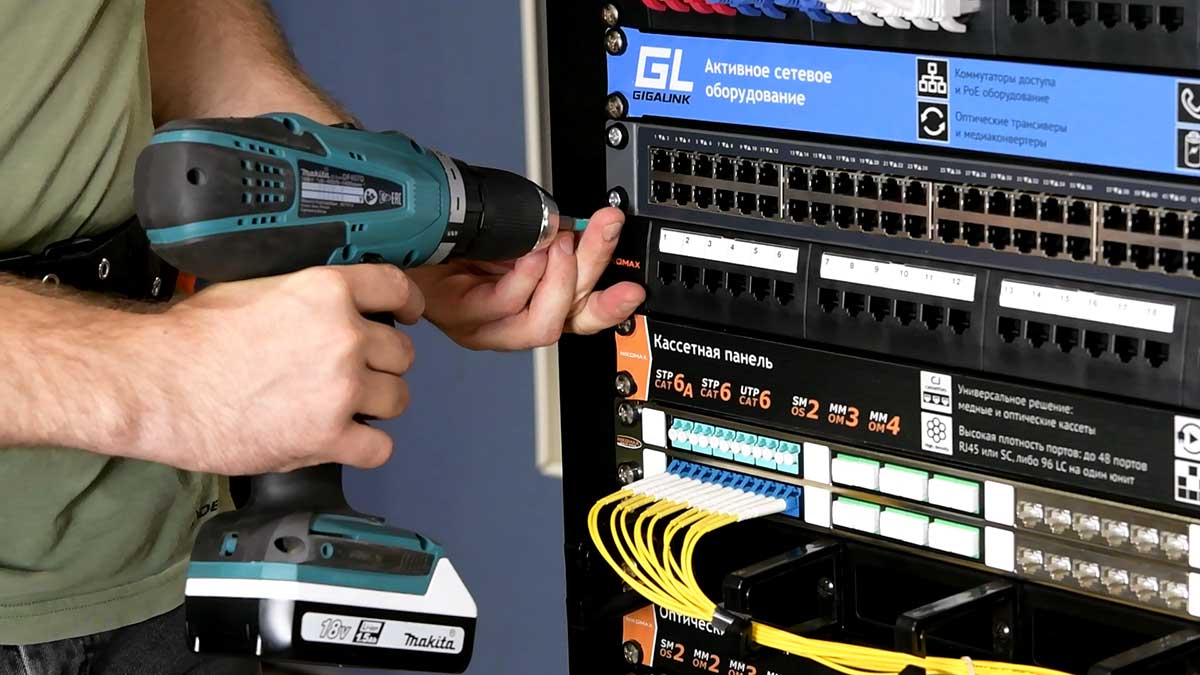

7. Устанавливаем панель в стойку

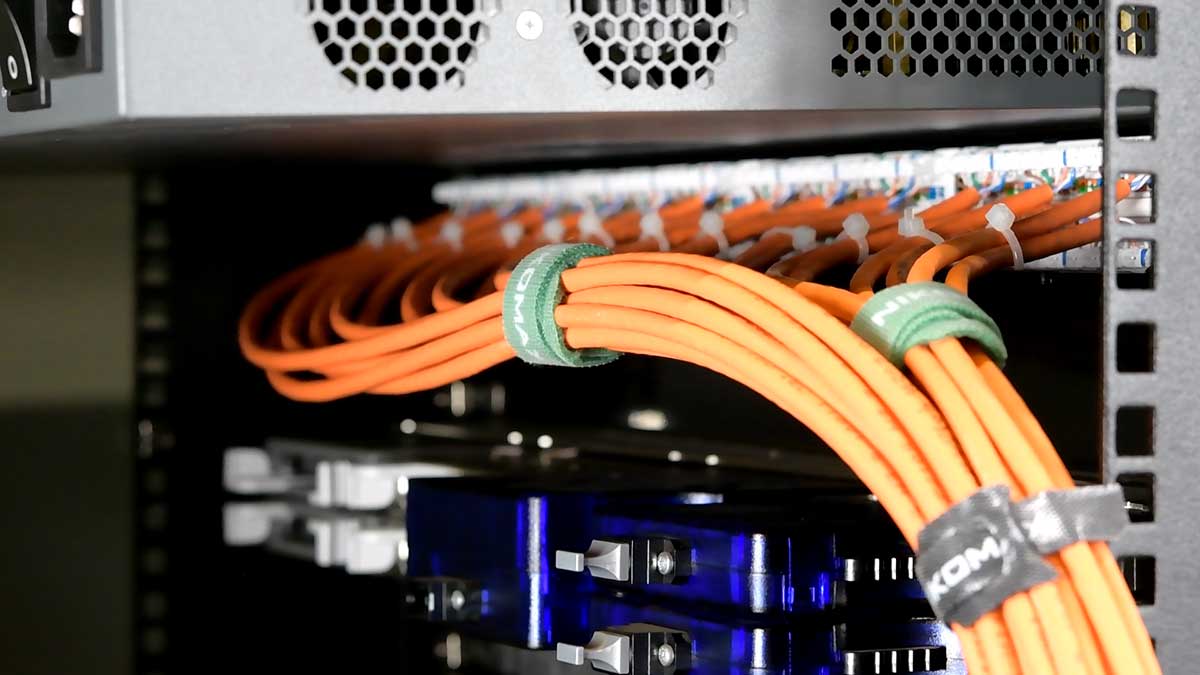

Используем крепежный комплект для монтажа. Кабель собираем в косу и аккуратно фиксируем текстильными стяжками на направляющих. Ну какова красота!
