Как часто вы слышали фразу "Посмотри на это с другой стороны"? Можем поспорить - довольно часто. И правда, угол обзора творит чудеса (особенно тогда, когда они так необходимы). Просто стоит взглянуть на проблему с другого ракурса, и решения не заставят себя долго ждать.
А что, если попробовать подключить патч-корд в панель под другим углом? Появятся ли тогда дополнительные возможности? Однозначно, да! Мы скажем больше: вы взглянете на свою СКС совершенно иначе. Что для этого потребуется? Конечно, коммутационные панели. Но не простые (с ними этот фокус не пройдет), а угловые.
Рынок буквально пестрит разнообразием. Выбор становится сложнее, отнимает много времени и сил. Но мы советуем не усложнять и без того непростые времена и обратить свой взор на NIKOMAX и его угловые панели, что помогут преобразить любую СКС. Сделанные с любовью и продуманные до мелочей - эта статья посвящается им.
К коммутационным панелям в индустрии информационных технологий проявляется особое отношение, ведь именно с их помощью структурированная кабельная система становится таковой. Под "пассивной" натурой скрывается стойкий лидер, что по кирпичикам сетевую инфраструктуру здания выстроит, все подсистемы объединит да приятный глазу порядок в телекоммуникационных шкафах и стойках наведет. С ними все по своим полочкам и так спокойно. Просто представьте хаос без их использования – бррр… жуткое зрелище!
Угловые панели, сохраняя все функции классических, имеют одну отличительную особенность - возможность подключить патч-корды под углом и вывести их в стороны и сразу на вертикальные органайзеры. Но что это дает?
Во-первых, экономию как места в шкафу, так и финансов (что немаловажно). Суть в том, что необходимость в использовании горизонтальных органайзеров отпадает. Появляется больше простора для действий как в самом шкафу, так и в проекте в целом.
Во-вторых, радиус изгиба шнура и нагрузка на него становится значительно меньше, а соответственно продолжительность срока его службы - больше.
Продуктовый портфель NIKOMAX включает модели как фиксированного типа, так и наборного. Начнем по порядку.
Угловые фиксированные панели
Панели фиксированного типа внешне немного отличаются своими габаритами. Небольшие дополнительные объемы им придает определенный механизм, необходимый для передачи сигнала от кабеля последующим элементам цепочки. В его основе лежит печатная плата, пластина с напечатанным на ней медным по зеленому специальным рисунком, а конкретнее схемой, что будет приводить весь механизм в действие.
С определенным принципом на пластину устанавливаются универсальные IDC-контакты типа 110 / Krone. Что значит универсальные? Для заделки жил можно использовать как ножи типа Krone, так и 110-го типа.

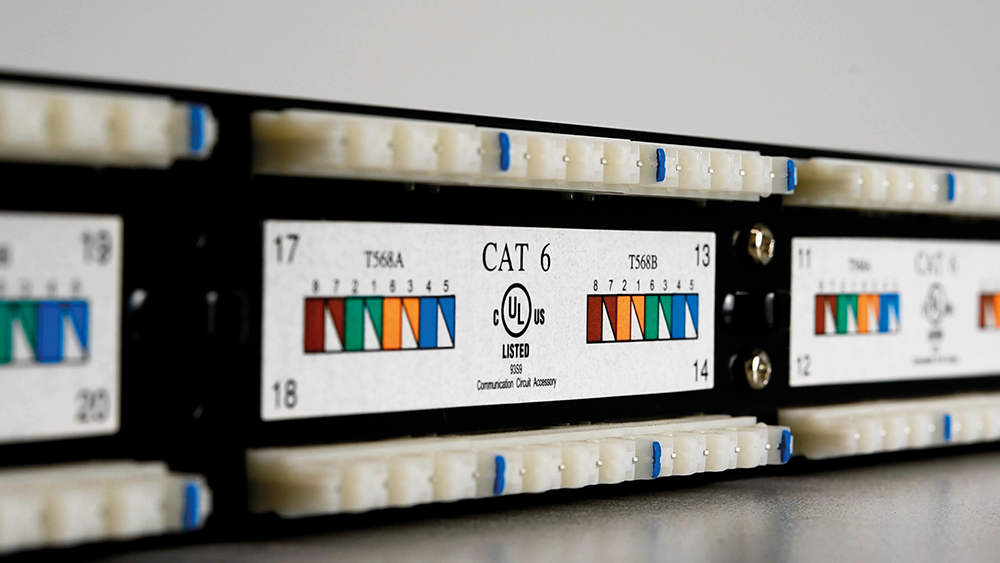

Разводка проводников осуществляется согласно двум стандартам (T568А и T568В), цветовые схемы которых расположены также на тыльной стороне панели в качестве подсказки. А чтобы процесс был максимально удобным, IDC-контакты снабжены прорезями, прочно удерживающими проводники в своих владениях.

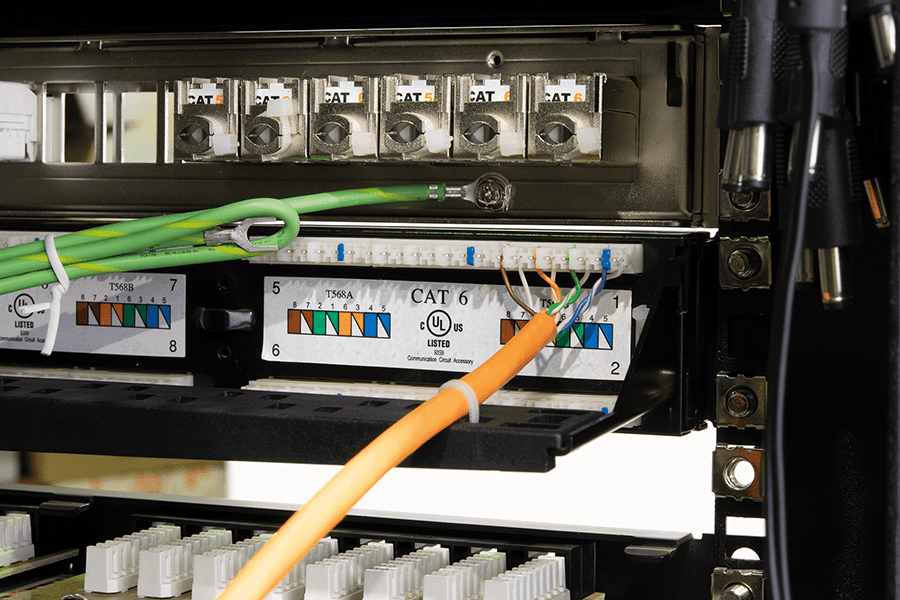

В поддержке нуждаются все, в том числе и кабель. Для его бережной организации в комплекте предусматриваются съемный кабельный органайзер, а также нейлоновые стяжки для фиксации.

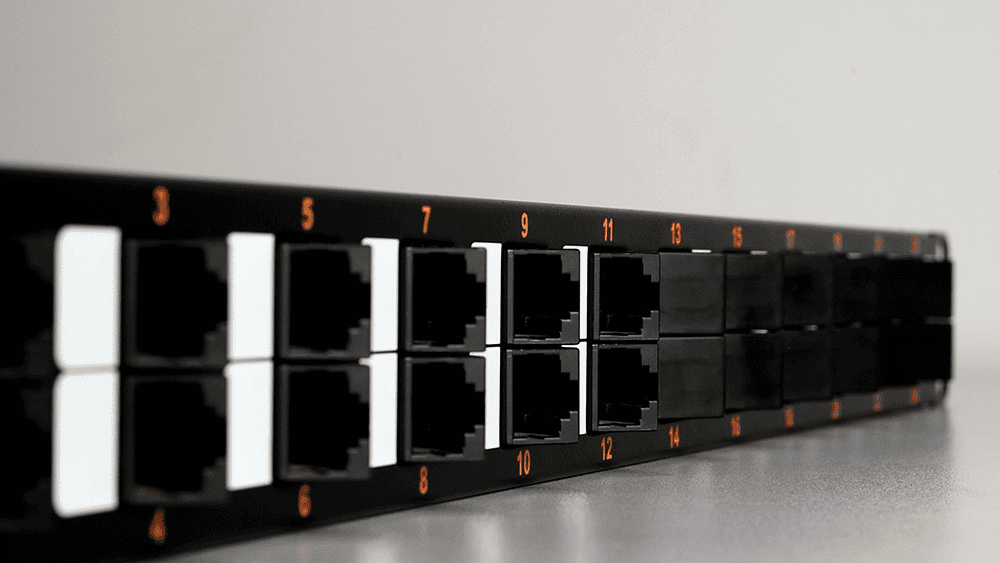

Лицевая часть панели полностью и на выгодных условиях арендована под порты RJ45, поправочка, угловые порты RJ45, которые и позволяют выводить коммутационные шнуры в сторону.
На каждый юнит отведено по 24 порта, и расположены они в два ряда, чтобы равномерно распределить шнуры по периметру: 12 портов смотрят вправо, столько же - влево. На контакты портов нанесено золотое покрытие в 50 мкд, что обеспечивает не менее 750-ти циклов подключения шнуров.
Все порты, к слову, пронумерованы. На панели также предусмотрены дополнительные площадки для маркировки, чтобы жить было проще и системным адимнистраторам.
Решения
Модельный ряд включает два неэкранированных решения высотой 1U для монтажа в 19" шкаф или стойку: панели NMC-RP24UD2-AN-1U-BK (кат.5е) и NMC-RP24UE2-AN-1U-BK (кат.6). Панели изготавливаются из высокопрочного, негорючего черного пластика с присвоенной ему категорией V-0 (согласно стандарта UL 94). Кстати, все необходимые крепежи для крепления, а также и инструкция по монтажу идут в комплекте.
Сложен ли непосредственно сам монтаж? Вовсе нет, и состоит он из нескольких этапов.
Монтаж

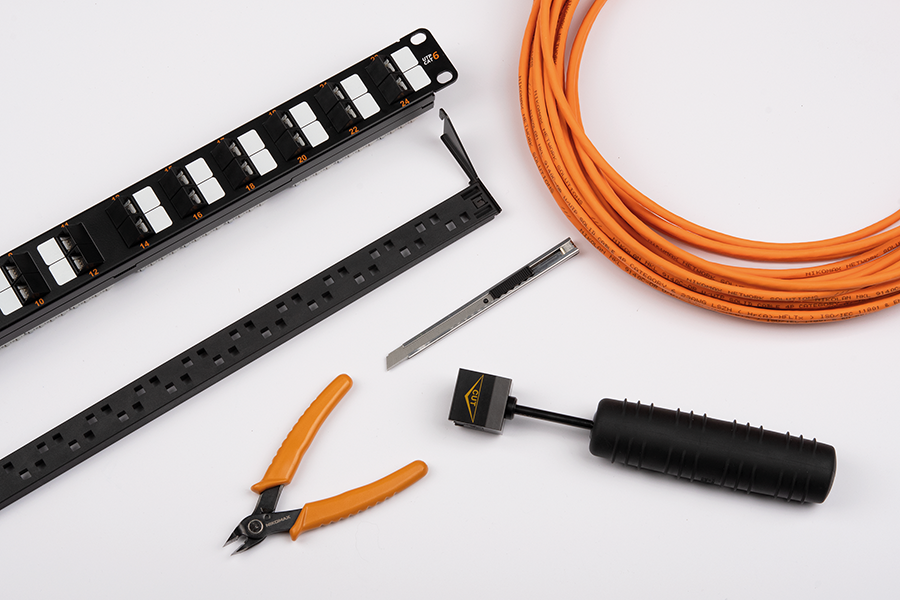

Хорошенько подготовиться к следующим: окружить себя всеми необходимыми инструментами, позитивным настроем, создать воодушевляющую атмосферу и зачистить все необходимое количество кабеля.

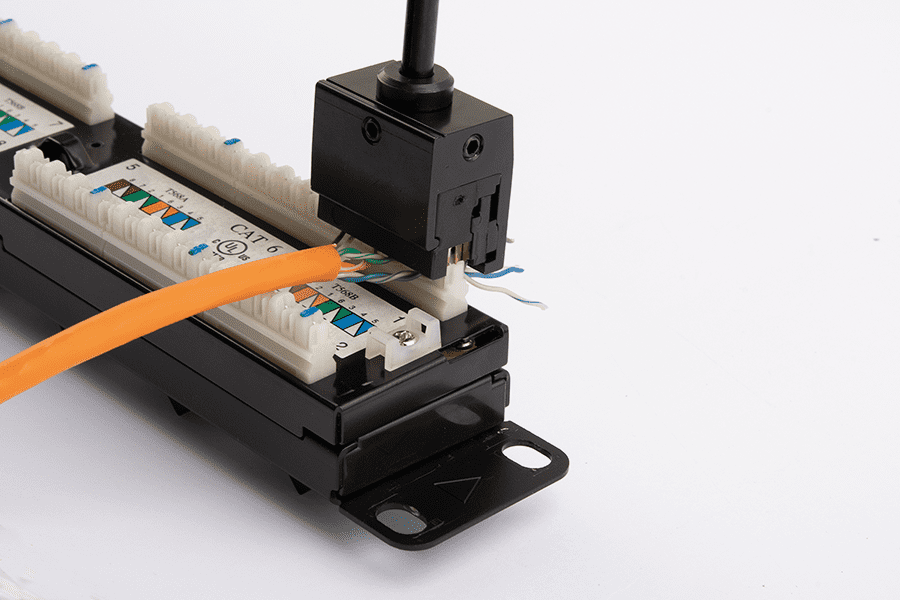

Самый ресурсозатратный - терминирование жил в IDC-контактах. Используйте инструмент NMC-315DR для одновременной заделки сразу нескольких проводов: он надежно врезает жилы и значительно ускоряет процесс. Рассредоточьте кабели по органайзеру и закрепите стяжками.
Установка самой панели в шкаф или же стойку. Используйте крепежи, идущие в комплекте.
Подключите пат-корды и закрепите их на вертикальных органайзерах. Монтаж завершен.
Фиксированные панели имеют законченную конструкцию: даже если какие-то порты будут пустовать, это не нарушит эстетичность всего шкафа. Панели также являются экономически эффективным решением, не требуя дополнительных расходов на коммутационные модули. Тем не менее, в случае выхода из строя одного из портов, исправить поломку будет значительно сложнее, нежели у следующего типа панелей - наборного.
Угловые наборные панели
Наборные, или модульные панели представляют собой конструкции с отверстиями, гнездами, под коммутационные модули. Чем хорош такой тип панелей, так это своей гибкостью (а быть гибким нынче качество полезное), другими словами, возможностью сочетать модули различных категорий, а также исполнений на одном конструктиве.
Честь наборных угловых панелей NIKOMAX защищают две модели: NMC-RP24-BLANK-AN-1U-MT и недавняя новинка NMC-RP24-BLANK-AG-1U-MT. Панели экранированные и при стандартной высоте 1U вмещают 24 модуля. Корпуса обеих моделей изготавливаются из стали 1,5 мм, поверх которых на соответствующем этапе производства наносится слой никеля. Иначе весь процесс называется гальваническим никелированием или гальванизацией никелем, благодаря которому продукт получает уйму полезных свойств. В их числе высокая коррозийная стойкость, прочность, лучшее экранирование от электромагнитных помех. Более того, благодаря гальванизации улучшается связь с неокрашенными направляющими шкафа, и, что немаловажно, панель приобретает изысканный серебристый перелив.
Несмотря на схожее начало описаний, угловые наборные панели NIKOMAX внешне несколько отличаются. Начнем с NMC-RP24-BLANK-AN-1U-MT.
Данная панель – первый представитель угловых наборных панелей в NIKOMAX. NMC-RP24-BLANK-AN-1U-MT предназначена для использования в сочетании с коммутационными модулями NIKOMAX для быстрой заделки серии AN. Помимо того, что заделка модулей осуществляется с помощью инструмента NMC-FT-TOOL (в одно нажатие), их порты расположены под углом в 45°, что и позволяет в паре с панелью выводить коммутационные шнуры по сторонам, фиксируя их на вертикальных органайзерах. Использование совместно со стандартными коммутационными модулями также возможно, однако вся суть панели при этом теряется, и операция «Шнур в сторону», к сожалению, окажется невыполнима.

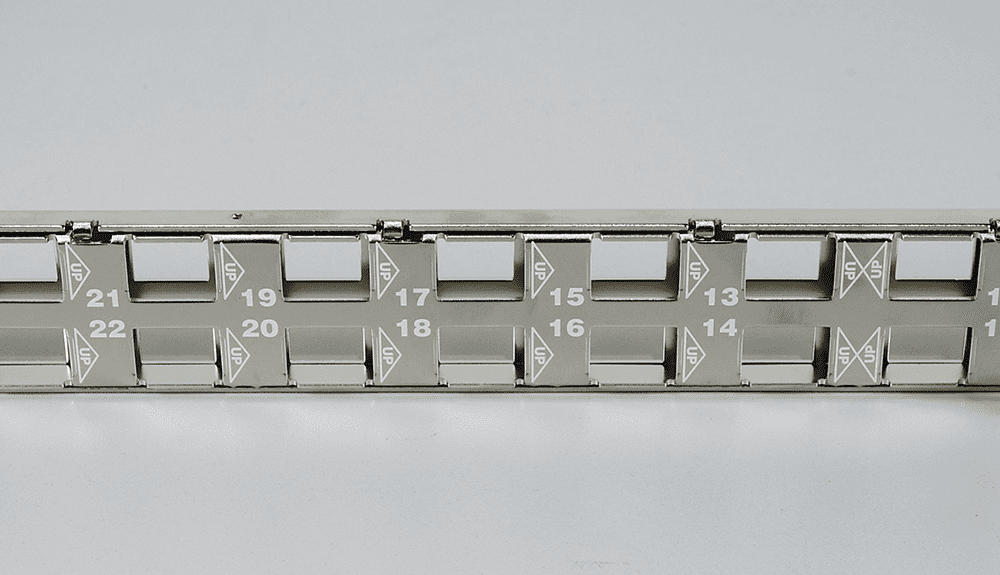

Отверстия под модули расположены в два ряда. Каждый порт имеет площадку для маркировки и свой личный номер. Нумерация портов имеется и с тыльной стороны, что позволяет лучше ориентироваться в процессе монтажа, а также при дальнейшей эксплуатации сети. Там же стрелочки укажут, в каком направлении должен смотреть модуль.

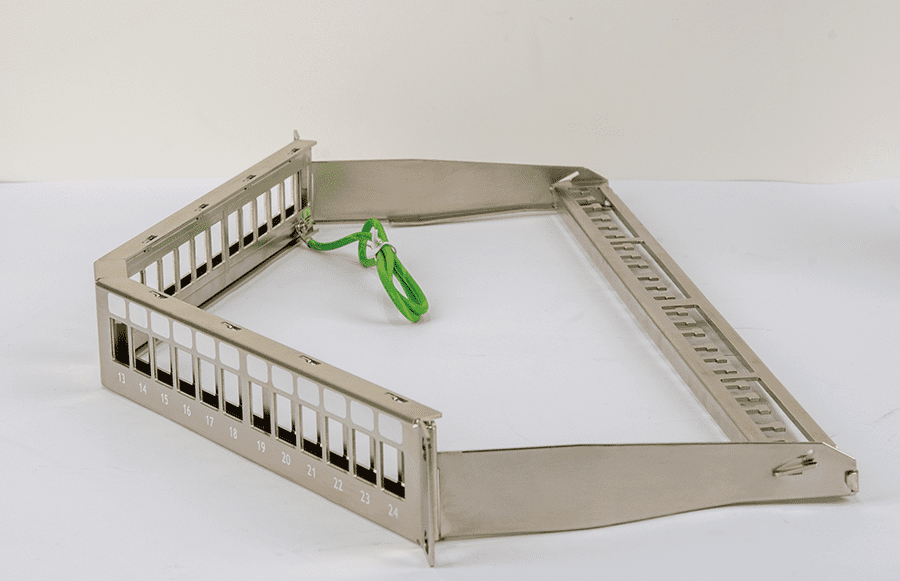

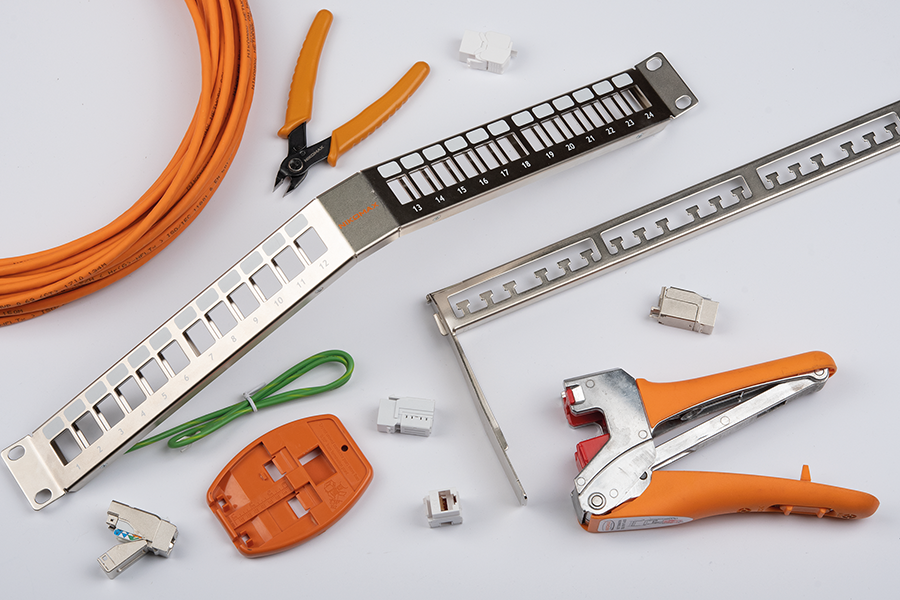

Одной из последних новинок, а по совместительству и второй угловой наборной панелью, стала NMC-RP24-BLANK-AG-1U-MT. И, если в предыдущих моделях за образование угла отвечали порты панели или же специально разработанные модули, здесь всю ответственность на себя берет корпус панели.
Необходимый формат корпус приобретает непосредственно на этапе гибки металла. Затем стыки, где необходимо, свариваются, швы шлифуются, а на выходе получается интересная, необычная и прочная конструкция, что наряду со всеми вышеперечисленными моделями в дальнейшем осуществит свое предназначение.
В чем плюс углового формата корпуса? В отличие от предыдущей панели, NMC-RP24-BLANK-AG-1U-MT умело комбинирует модули не только разных категорий и исполнений, но и серий. К использованию приветствуются и модули серии NT (они же самозажимные), и стандартные FT (модули для быстрой заделки), и также модули линейки Essential (экономически выгодные).
При всех плюсах, применение данной панели будет упираться в глубину шкафа. Поэтому на стадии разработки проекта необходимо учитывать все нюансы для выбора наиболее подходящего решения.
Инсталляция наборных панелей также включает несколько этапов.
Монтаж

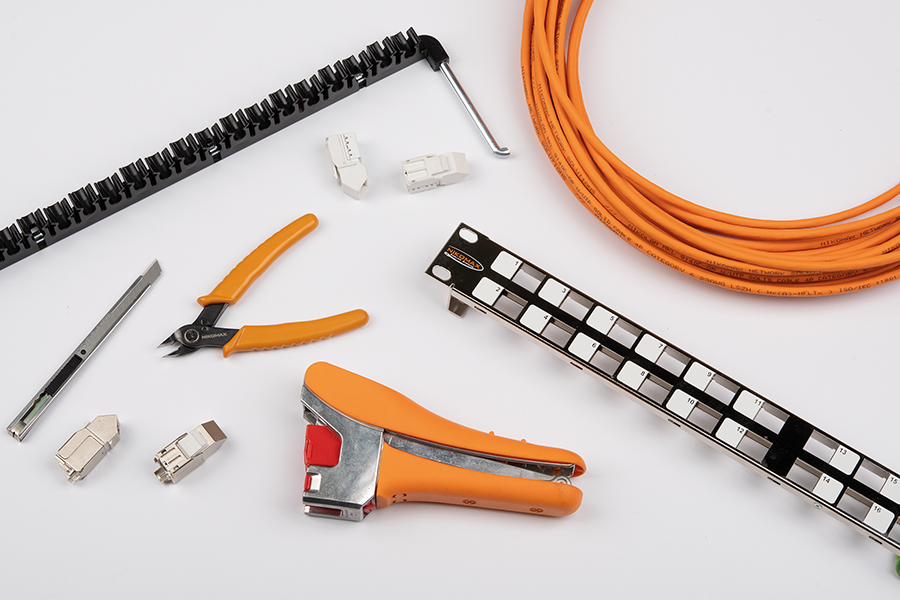

Первый остается неизменным – подготовка благотворного к свершениям рабочего места (созидательная аура вокруг, инструменты NIKOMAX на столе, модули в ряд, кабель зачищен).

Второй шаг – заделка всех необходимых модулей соответствующим способом (в зависимости от серии):
- серии AN, FT, ST – берем в руки инструмент для быстрой заделки NMC-FT-TOOL и одним нажатием врезаем жилы и одновременно обрезаем излишки.
- стандартные модули – используем ударный инструмент NMC-3640R, а также кабельные кусачки, если потребуется самостоятельно удалить излишки проводов.

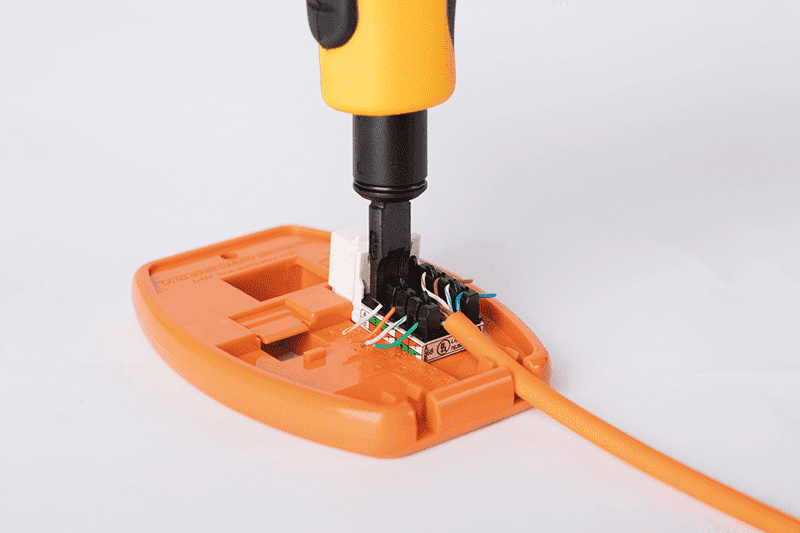

- серия NT – кушаем кашу, разводим проводники согласно выбранной схеме и надавливаем на крышку модуля до щелчка.
- модули линейки Essential – в случае с серией VI возвращаемся к пункту номер 2, если в руках ET – вам в пункт номер 3.
Третий шаг – вставляем заделанные модули в заранее установленную панель в шкаф или стойку и закрепляем кабель на органайзере.
Шаг четвертый – подключаем патч-корды и выводим их по сторонам в вертикальные кабельные органайзеры. Дело сделано, красота наведена, совесть чиста!
Выстраивайте свою систему вместе с компонентами NIKOMAX, и вы взглянете на нее совершенно под другим углом! Убедиться в этом вам поможет видео-обзор угловых панелей NIKOMAX.
Не затягивайте с просмотром и заявкой - свяжитесь с нами уже сейчас любым удобным для вас способом ;)
