Решений, что необходимы для оконцевания кабелей, стало больше. Мы разработали две новые модели экранированных коннекторов специально для экранированных одножильных кабелей категорий 6 и 6а, а также две новые модели защитных колпачков, они же буты, для совместного использования.
В чем особенность каждой новинки? Обо всем по порядку.
Коннекторы
Общие сведения

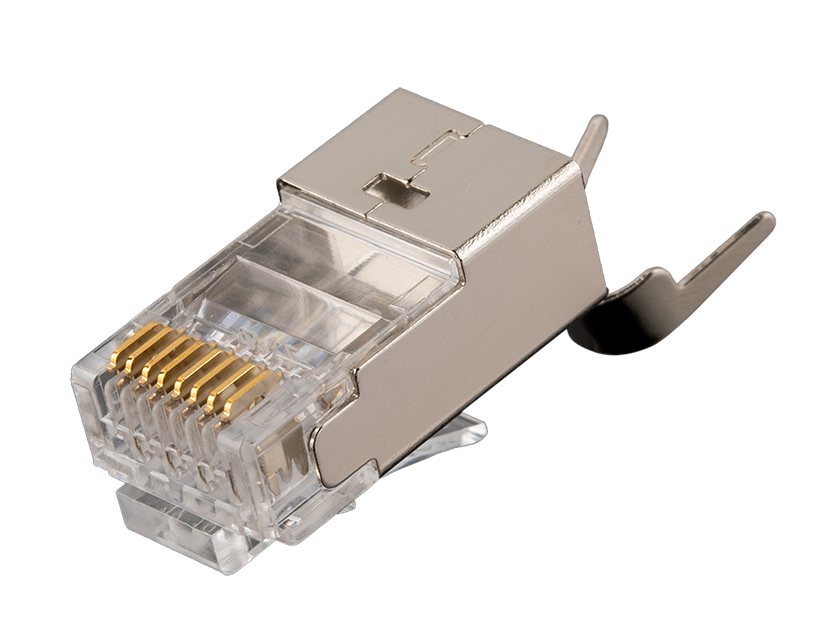

Коннекторы, NMC-RJ88RZ50SE3-T-100 (кат.6) и NMC-RJ88RZ50SA3-T-100 (кат.6а), выполнены в экранированном исполнении и имеют универсальный тип ножей – это позволяет использовать их для оконцевания как одножильных кабелей, так и многожильных (патч-кордовых) при производстве коммутационных шнуров. Дополнительное золотое покрытие (50 мкд) позволяет продлить срок службы и придает дополнительную защиту контактов. Более того, в комплект поставки входит набор специальных вставок для удобства разведения жил.
Вынесенные хвостовики
Основой особенностью новых коннекторов являются вынесенные хвостовики для обжима экрана.
Ранее они были внедрены в тело коннектора, а кабели высоких категорий попросту не влезали.

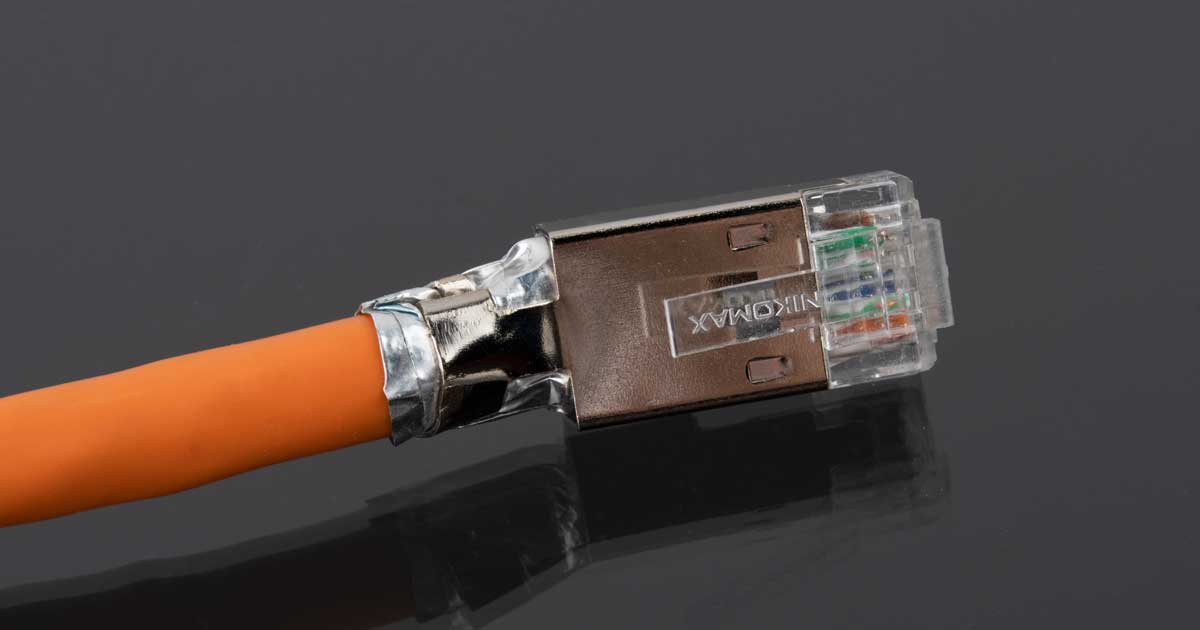

Дизайн новых коннекторов полностью переработан: хвостовики вынесены наружу, диаметр входного отверстия увеличен, что позволяет оконцовывать экранированные кабели с толстой жилой – все прекрасно входит, и обжим выходит (!) 😎
Артикул
Понять логику артикулов реально 👇
NMC-RJstuuvvwxy-z-100
| Кол-во позиций (s) | Кол-во контактов (t) | Тип ножа (uu) | Толщина золотого напыления (vv) | Исполнение (w) | Категория (x) | Вставка (y) | Наличие доп. приспособлений (z) |
|---|---|---|---|---|---|---|---|
| 4 – 4P 6 – 6P 8 - 8P |
2 – 2C 4 – 4C 6 – 6C 8 – 8C |
RE – для многожильного кабеля RZ – универсальный |
06 – 6 мкд 50 – 50 мкд |
U – неэкран. S – экран |
C - 3 D - 5 или 5е Е - 6 А - 6а |
1– нет 2 – короткая 3 – длинная |
T – коннекторы с хвостовиком |
Защитные колпачки
Общие сведения

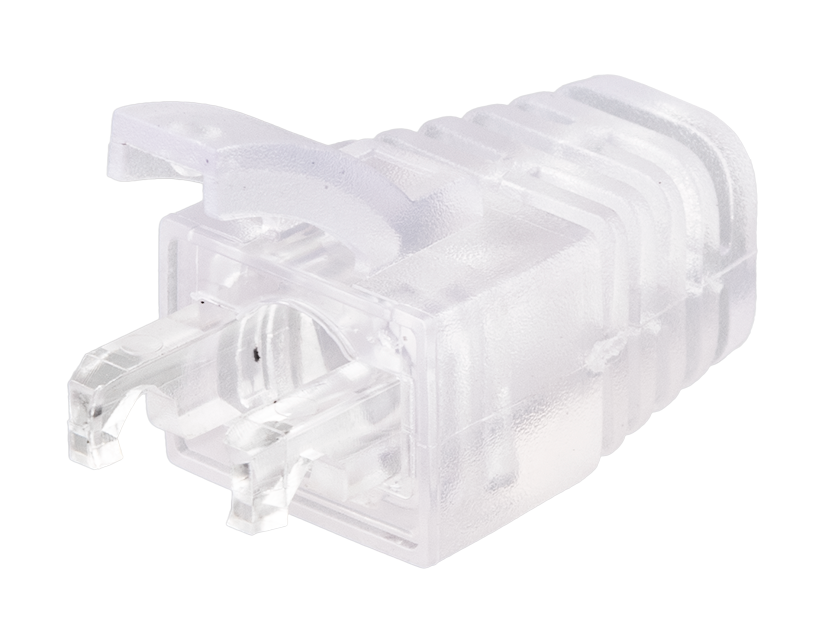

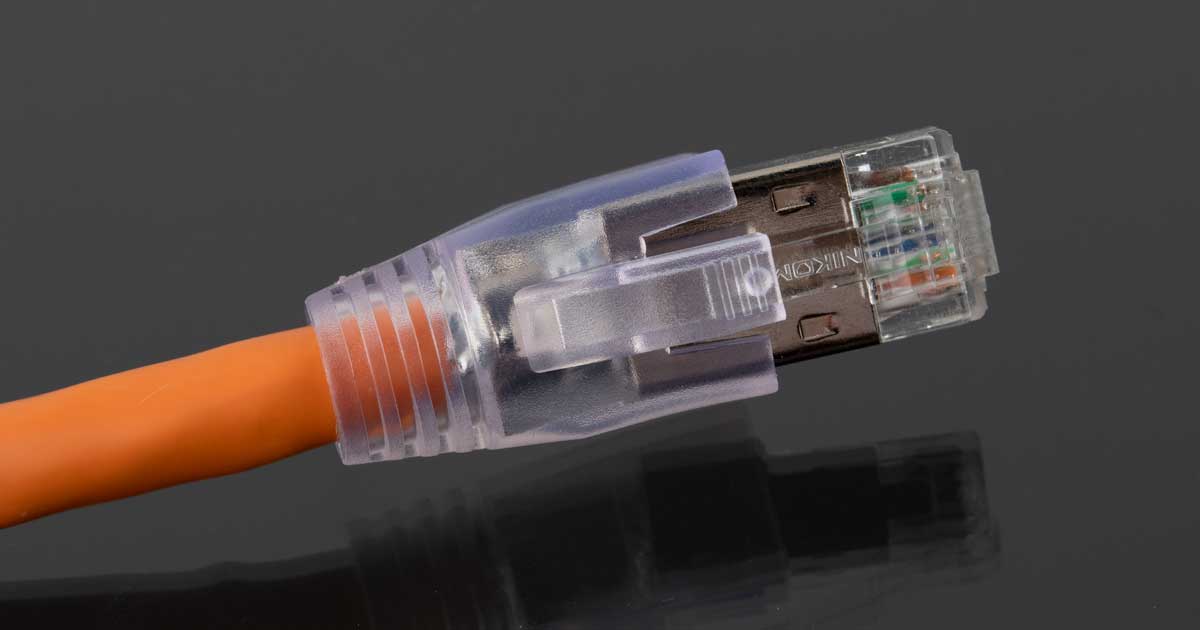

Буты, NMC-RJBOOT75T-TR-100 (с диаметром отверстия в 7,5 мм) и NMC-RJBOOT65S-TR-100 (с диаметром отверстия в 6,5 мм), изготовлены из прозрачного пластиката и подходят к кабелям любых цветов. Конструкция колпачка позволяет соблюсти правильный радиус изгиба кабеля, а также предусматривает защиту защелки, что в совокупности многократно увеличивает срок службы разъема и повышает удобство переключения.
Артикул
Здесь логика формирования артикула складывается следующим образом 👇
NMC-RJBOOTyyz-TR-100
| Диаметр отверстия под кабель (yy) | Тип (z) |
|---|---|
| 65 – 6,5 мм 75 – 7,5 мм |
S – для экранированных разъемов кат. 5е T – для разъемов с хвостовиками |
Упаковка

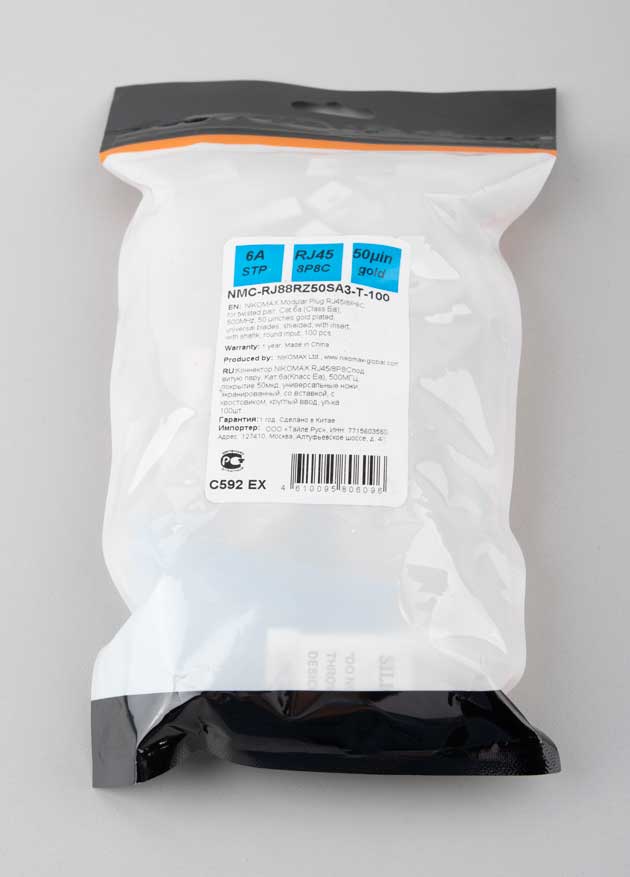

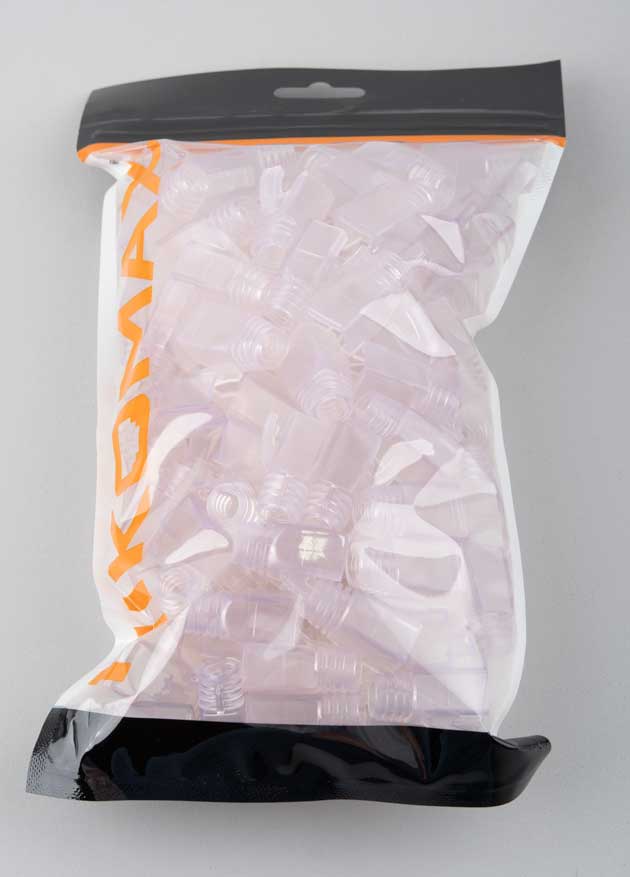

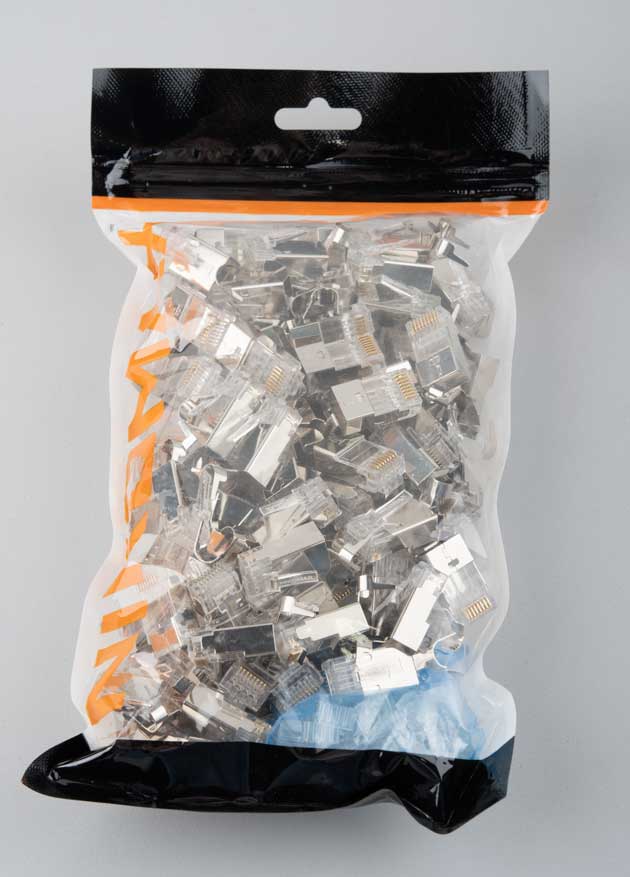

Поставляются коннекторы и защитные колпачки по 100 шт. в брендированной упаковке с информативным стикером на задней стороне.
